Wysokiej wydajności łącznik TNC z prawego kąta płci męskiej na płci żeńskiej

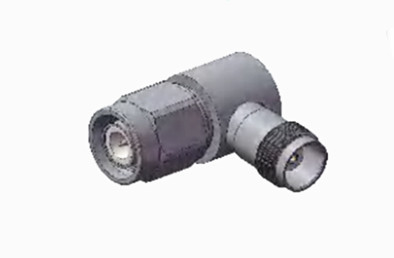

Duży Obraz : Wysokiej wydajności łącznik TNC z prawego kąta płci męskiej na płci żeńskiej Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JWK

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Norma projektowa:	IEC 60169-17
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Rodzaj:	Ra	Zastosowanie:	RF
Płeć:	Mężczyzna do kobiety
Podkreślić:	Kobieta łącznik RF koaksjalnego adaptera , TNC RF koaksjalny adapter łącznika , Wysokiej wydajności łącznik adaptera koaksjalnego

Wysokiej wydajności łącznik TNC z prawego kąta płci męskiej na płci żeńskiej

Produkty z serii TNC to zwinięty wariant złącza BNC, wyróżniający się mechanizmem łączenia śruby z nitką.Zębkowe jednostki są wodoodporne i utrzymują stałą impedancję 50 Ohm, działający w zakresie częstotliwości od DC do 11 GHz. Istnieją dwa warianty: standardowa i odwrotna biegunowość.te ekonomiczne złącza mogą nie odpowiadać wydajności produktów przemysłowych lub wysokiej jakości, ale są odpowiednie do różnych zastosowań komercyjnychPowszechnie stosowane w połączeniach antenowych, konektory TNC znajdują szerokie zastosowanie w elektronikach lotniczych, komunikacji i różnych sektorach przemysłowych.dostępne są również wersje z odwrotną biegunowością i 75 Ohm z łącznikiem TNC.

Wysokiej wydajności łącznik TNC z prawego kąta płci męskiej na płci żeńskiej 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

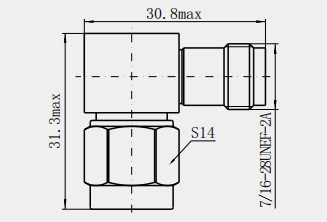

Szczegółowy rysunekWysokiej wydajności łącznik TNC z prawego kąta płci męskiej na płci żeńskiej
Jednostka: ((mm)

Charakterystyka:
1. Stabilność połączenia
Struktura połączenia nawigacyjnego: zastosowanie konstrukcji sprzęgła śrubowego, ta konstrukcja umożliwia mocne mocowanie adaptera na urządzeniu lub kablu podczas łączenia,nawet w długotrwałym środowisku trwałych wibracji, lub w przypadku przypadkowego pociągania przez siły zewnętrzne, ale także w celu zapewnienia stabilności połączenia, ochrony ciągłości i stabilności transmisji sygnału.
2Właściwości elektryczne
Dobra odporność na napięcie: zazwyczaj wytrzymuje wyższe napięcia, na przykład niektóre adaptery TNC mogą wytrzymać napięcia do 500 V,co daje im oczywistą przewagę w niektórych zastosowaniach obwodów wysokonapięciowych, i może lepiej przystosować się do złożonych środowisk elektrycznych.
Doskonała wydajność wysokiej częstotliwości: zakres częstotliwości operacyjnej obejmuje 0-11 GHz i nawet wyższy (np. 0-18 GHz), znacznie wyższy niż niektóre inne połączenia RF (np.Wtyczki BNC zaprojektowane do częstotliwości 4 GHz i poniżej)Dlatego też przy obsłudze sygnałów o wysokiej częstotliwości może skutecznie zmniejszyć utratę i zniekształcenie sygnału, zapewniając, że sygnał jest przesyłany w stanie wysokiej jakości.

Zastosowanie:
Obszar komunikacji
Budowa stacji bazowych bezprzewodowych: przy budowie sieci komunikacji bezprzewodowej, adaptery TNC są używane do łączenia sprzętu RF, systemów anten i kabli przesyłowych w stacjach bazowych.Może zapewnić stabilną i wydajną transmisję sygnałów między różnymi łączami, zmniejsza straty sygnału i zakłócenia oraz poprawia jakość komunikacji i zasięg stacji bazowej.Adaptory TNC są szeroko stosowane do łączenia stacji bazowych i szeregów anten w celu zapewnienia szybkiej transmisji danych.
Komunikacja satelitarna: adaptery TNC odgrywają ważną rolę w łączeniu urządzeń stacji naziemnych łączności satelitarnej.zasilacze anteny i inne powiązane instrumenty umożliwiające wysokiej jakości transmisję sygnału RF między stacjami naziemnymi a satelitami w celu zapewnienia stabilności i niezawodności łączności satelitarnej.
System nadawania i odbierania radiowego: w systemie nadawania i odbierania stacji radiowej i stacji nadawczej można użyć adaptera TNC do podłączenia nadajnika, odbiornika,Antenny i inne urządzenia zapewniające dokładną transmisję sygnałów audio i wideo, a także poprawy efektywności i jakości nadawania.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
