Połączenie koaksjalne RF pod kątem prawym typu TNC ze stali nierdzewnej

Duży Obraz : Połączenie koaksjalne RF pod kątem prawym typu TNC ze stali nierdzewnej Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JW400CG

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Norma projektowa:	IEC 60169-17
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Rodzaj:	Ra	Zastosowanie:	RF
Płeć:	Mężczyzna
Podkreślić:	Złącze koaksyjne RF typu TNC , Złącze RF koaksjalne ze stali nierdzewnej , Złącze RF koaksjalne pod kątem prostym

Połączenie koaksjalne RF pod kątem prawym typu TNC ze stali nierdzewnej

Seria TNC przedstawia iterację nawiniętą złącza BNC, wyróżniającą się połączeniem śruby z nawinięciem i charakteryzującą się miniaturowym, nawiniętym,urządzenia wodoodporne o stałej impedancji 50 OhmPołączenia te działają skutecznie w zakresie częstotliwości od prądu stałego do 11 GHz. Dostępne są dwa warianty: standardowa i odwrotna biegunowość.te ekonomiczne złącza mogą nie odpowiadać wydajności produktów klasy przemysłowej premium, ale nadają się do wielu zastosowań komercyjnychPołączacze TNC, szeroko stosowane w połączeniach antenowych, znajdują szerokie zastosowanie w avioniki, komunikacji i różnych sektorach przemysłowych.odwrotna biegunowość i warianty 75 Ohm spełniają specyficzne potrzeby aplikacji.

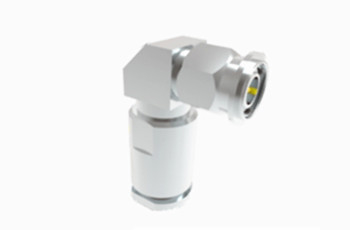

Połączenie koaksjalne RF pod kątem prawym typu TNC ze stali nierdzewnej 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Charakterystyka:

1- dobra odporność na działanie środowiska: zazwyczaj wykonana z mosiądzu lub stali nierdzewnej, obróbka powierzchniowa może obejmować pokrycie niklem lub złotem w celu poprawy odporności na korozję i wydłużenia żywotności,może być stosowany na zewnątrz, wilgotne, zakurzone i inne trudne środowiska.
2. Wielokrotne podłączenie: może wytrzymać co najmniej 500 operacji podłączenia i odłączenia bez uszkodzenia,który jest szczególnie ważny w zastosowaniach wymagających częstych połączeń i odłączeń.

Zastosowanie:

1. Kontrola lotnictwa: W systemie kontroli lotnictwa do podłączenia powiązanych urządzeń radiowych wykorzystuje się łączniki TNC, aby zapewnić dokładność i niezawodność komunikacji lotniczej.
2Sprzęt medyczny: W niektórych urządzeniach medycznych, takich jak MRI (magnetyczne rezonansy obrazowania) i ultradźwiękowe,Złącza TNC są używane do łączenia czujników i jednostek przetwarzających sygnały w celu osiągnięcia wysokiej precyzji wykrywania i diagnozowania medycznego.

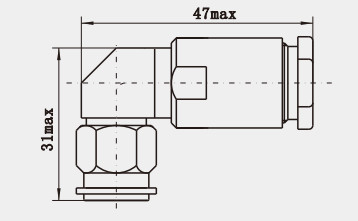

Szczegółowy rysunekPołączenie koaksjalne RF pod kątem prawym typu TNC ze stali nierdzewnej :

Jednostka: ((mm)

Połączenie koaksjalne RF pod kątem prawym typu TNC ze stali nierdzewnej 1

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
