Miedziany TNC Prawy kąt 4-dziurkowy Flancz Koaksjalny Złącze RF Kobieta Do CXN3506/MF108A

Duży Obraz : Miedziany TNC Prawy kąt 4-dziurkowy Flancz Koaksjalny Złącze RF Kobieta Do CXN3506/MF108A Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KWF506

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze kabla TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Mosiądz
Norma projektowa::	IEC 60169-17	Rodzaj:	proste
Podkreślić:	4-dziurkowy koaksjalny złącze RF , łącznik koaksjalny RF z mosiądzu , CXN3506 łącz koaksjalny RF

TNC Prawy kąt 4-dziurkowy koaksjalny złącze RF Female Flange dla CXN3506/MF108A

Produkty z serii TNC to wariacja nawinięta z złącza BNC, wyróżniająca się szrubami do łączenia.i wodoodporne złącza RF utrzymują stałą impedancję 50 ohm i są zaprojektowane do pracy w zakresie częstotliwości DC-11 GHzIstnieją dwa główne rodzaje złączy TNC: standardowe i odwrotne biegunowe.te ekonomiczne złącza są odpowiednie do szerokiego spektrum zastosowań komercyjnychłącza TNC są szeroko stosowane do połączeń antenowych i mają wiele zastosowań w radarach, sieciach bezprzewodowych,komunikacjaDodatkowo dostępne są wersje z odwrotną biegunowością i 75-ohmowe wersje złącza TNC.

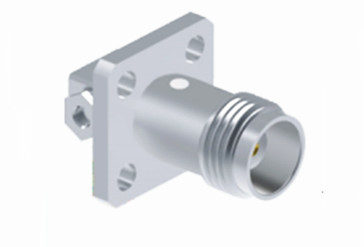

Miedziany TNC Prawy kąt 4-dziurkowy Flancz Koaksjalny Złącze RF Kobieta Do CXN3506/MF108A 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

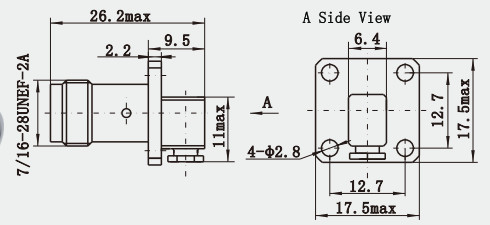

Szczegółowy rysunek

Miedziany TNC Prawy kąt 4-dziurkowy Flancz Koaksjalny Złącze RF Kobieta Do CXN3506/MF108A 1

Charakterystyka:

1Wysoka wytrzymałość mechaniczna i trwałość: zazwyczaj wykonane z mosiądzu lub stali nierdzewnej, obróbka powierzchni może obejmować niklowanie lub złotowanie,może wytrzymać setki operacji podłączenia i odłączenia bez łatwych uszkodzeń, ale także może wytrzymać pewien stopień siły rozciągania i ciśnienia, nadaje się do różnych trudnych warunków.
2Dobry charakter wodoodporny: element łącznikowy ma ściśniętą strukturę o dobrej wodoodporności, nadającą się do użytku na zewnątrz i w innych wilgotnych warunkach.

Zastosowanie:

1- anteny pomiarowe nawigacji satelitarnej: w scenariuszach geodezyjnej inwigilacji i mapowania, inwigilacji oceanograficznej, inwigilacji dróg wodnych, inwigilacji bagrowania, monitorowania sejsmicznego,monitorowanie deformacji mostu, monitorowanie osuwów ziemi i automatyczne uruchamianie doku itp. złącze TNC łączy antenę pomiarową nawigacji satelitarnej ze sprzętem zewnętrznym,przesyła sygnały bezprzewodowe i dostarcza zasilanie.
2W systemie sterowania lotnictwemKobietowe złącza TNC są używane do podłączenia powiązanego sprzętu radiowego w celu zapewnienia dokładności i niezawodności komunikacji lotniczej..

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
