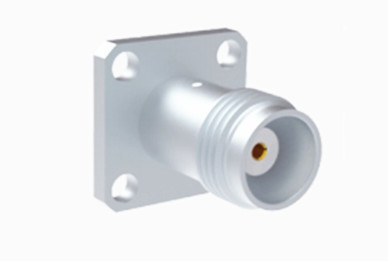

TNC Kobieta Płyty niklowej 50 Ohm Flance Mount Stal nierdzewna RF koaksjalny złącza

Duży Obraz : TNC Kobieta Płyty niklowej 50 Ohm Flance Mount Stal nierdzewna RF koaksjalny złącza Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KF506G

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	Western Union, T/T, L/C
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Norma projektowa:	IEC 60169-17
Materiał:	Stal nierdzewna	Rodzaj:	proste
Podkreślić:	Złącze RF koaksjalne ze stali nierdzewnej , Złącze koaksjalne RF zamontowane na pasku , 50 ohm RF łącznik koaksjalny

TNC Kobieta Płyty niklowej 50 Ohm Flance Mount Stal nierdzewna RF koaksjalny złącza

Produkty z serii TNC są zasadniczo wariantem nawigacyjnym zestawu BNC, wyróżniającym się szrubami do łączenia.i wodoodporne złącza RF utrzymują stałą impedancję 50 ohm i są zaprojektowane do pracy w zakresie częstotliwości DC-11 GHzIstnieją dwa główne rodzaje złączy TNC: standardowe i odwrotne biegunowe.te ekonomiczne złącza są odpowiednie do szerokiego spektrum zastosowań komercyjnychZłącza TNC są szeroko stosowane w elektronikach lotniczej, komunikacji i różnych ogólnych sektorach przemysłu.DodatkowoDostępne są również wersje z odwrotną biegunowością i 75 ohm z łącznikiem TNC.

TNC Kobieta Płyty niklowej 50 Ohm Flance Mount Stal nierdzewna RF koaksjalny złącza 0

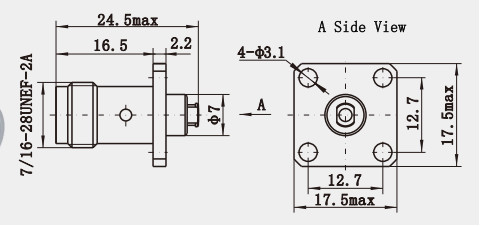

Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Zakres częstotliwości	Prąd stały ~4 GHz
Impedancja	50Ω
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kable	100N min
Utrzymanie kontaktów	10N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy	-30 do +70°C
Ocena IP (wspólna)	IP64

Charakterystyka:
1cechy strukturalne
Połączenie na nić: przyjmując zębnik na nić, wygodne i szybkie jest zakończenie połączenia poprzez obrót tylko podczas instalacji, a zębnik na nić ma funkcję samoblokowania,które mogą skutecznie zapobiegać luzowaniu się złącza i zwiększać niezawodność połączenia.
Różne kształty i wzory biegunowe: proste, pod kątem prostym 90 stopni, przegrodę, panel 4-dziurkowy i kształty bez instalacji, a także standardowe i odwrotne kształty biegunowe,może spełniać potrzeby różnych środowisk i scenariuszy instalacji.
2Wysoka wytrzymałość mechaniczna i trwałość: zazwyczaj wykonana z mosiądzu lub stali nierdzewnej, obróbka powierzchniowa może obejmować niklowanie lub złotowanie,może wytrzymać setki operacji podłączenia i odłączenia bez łatwych uszkodzeń, ale także może wytrzymać pewien stopień siły rozciągania i ciśnienia, nadaje się do różnych trudnych warunków.

Zastosowanie:
1. Bezprzewodowa stacja bazowa: używana do podłączenia urządzeń stacji bazowej i anteny w celu zapewnienia efektywnej transmisji sygnałów bezprzewodowych.Złącze TNC może zagwarantować stabilne połączenie między stacją bazową a anteną, aby sygnał bezprzewodowy mógł być przesyłany i odbierany dokładnie.
2. Telefon komórkowy: Konektory TNC wykorzystywane są do łączenia obwodów RF wewnątrz niektórych telefonów komórkowych, takich jak połączenie między anteną a modułem RF na płytce głównej,który pomaga zrealizować funkcję komunikacji bezprzewodowej telefonu komórkowego.

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
