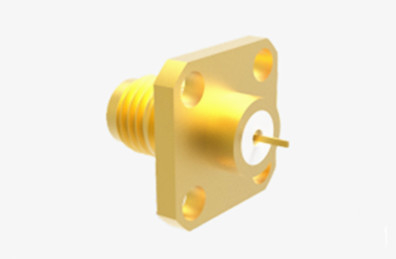

SMA Kobieta łącznik koaksjalny RF klasy lotniczej z miedzi z płaską mikrostrypą
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne SMA RF | Włócznienie: | Pozłacany |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Długość życia: | 500 cykli |
| Zastosowanie: | Komunikacja | Materiał: | Mosiądz |
| Podkreślić: | SMA Kobieta łącza koaksjalnego RF lotniczego i kosmicznego,łącza koaksjalnego RF na płaskich mikrociągach |
||
SMA Kobieta łącznik koaksjalny RF klasy lotniczej z miedzi z płaską mikrostrypą
Połączenia rdzeniowe koaksjalne serii SMA są cenione ze względu na ich kompaktową konstrukcję i wysoką częstotliwość działania, działając skutecznie do 18 GHz.włącznie z małym czynnikiem kształtuWykorzystują one szeroki zakres pasma, doskonałe właściwości mechaniczne i elektryczne oraz niezawodne połączenia.Są one szeroko stosowane w przemyśle, takim jak lotnictwo i kosmiczne., morskie i różne inne dziedziny.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | 0.3ZHz-18 GHz | ||
| Włókna elektryczne Wzór napięcia | 1000VRMS | ||
| Odporność na izolację | ≥ 5000MΩ ((DC:500V) | ||
| Odporność środkowa | Centralny konduktor | ≤ 3,0 mΩ | |
| Zewnętrzny przewodnik | ≤ 2,0 mΩ | ||
| Materiał i właściwości mechaniczne | |||
| Przymocowanie kontaktu środkowego | ≥ 26.7 | ||
| Trwałość | 500 razy. | ||
| Utrzymanie kable | Minimalna siła przytrzymująca kabel | ||
| Temperatura | -55°C~+125°C | ||

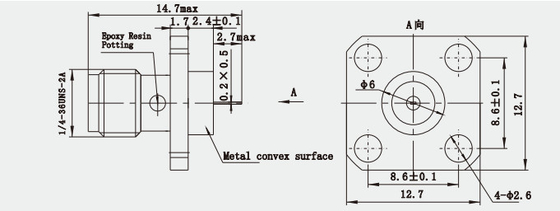

Rysunek:(mm)
Charakterystyka:
- Wysoka niezawodność: - złącza działają stabilnie w ekstremalnych temperaturach, wilgotności, wibracjach, wstrząsach i innych trudnych warunkach,zapewnienie dobrej wydajności łączności w złożonym środowisku statków kosmicznych w kosmosieNa przykład niektóre złącza SMA klasy lotniczej mogą wytrzymać temperatury w zakresie od -55°C do 125°C oraz wytrzymać duże przyspieszenie i silne wstrząsy drgające.- wykazują dobrą odporność na korozję, aby poradzić sobie z korozyjnymi substancjami lub środowiskami, które mogą istnieć w przestrzeni kosmicznej, wydłużając w ten sposób żywotność złączy.
- Projekt lekki: - spełniając wymagania dotyczące wydajności, waga złącza jest zminimalizowana w miarę możliwości w celu zmniejszenia całkowitej masy statku kosmicznego,poprawa efektywności startu i wydajności operacyjnejPrzykładowo wykorzystanie lekkich materiałów lub optymalizacja konstrukcji w celu zmniejszenia masy.
Zastosowanie:
1System komunikacji statku kosmicznego:
Połączenie transmisji sygnału: w systemach łączności satelitów i innych statków kosmicznych, łączniki SMA są wykorzystywane do łączenia różnych kabli i urządzeń RF,zapewnienie stabilnej transmisji sygnałuNa przykład w połączeniu komunikacyjnym między satelitami a stacjami naziemnymi, złącza SMA łączą niezbędne urządzenia, takie jak moduły nadajników RF, filtry,i wzmacniacze, aby zapewnić właściwą komunikację.
2Połączenie systemu antenowego: system antenowy statku kosmicznego musi być podłączony do wewnętrznego sprzętu przetwarzania sygnałów RF.Złącza SMA mogą zapewniać niezawodne połączenia, aby zapewnić, że sygnały otrzymane przez antenę mogą być precyzyjnie przesyłane do kolejnych obwodów przetwarzania.
Katalog produktów:
1.85 serii
2.4serii
2.92serii
SMAserii
Seria SMP
Seria SMPM
Produkty izolacyjne ze szkła
Adapter wiodący falą koaksjalną
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
