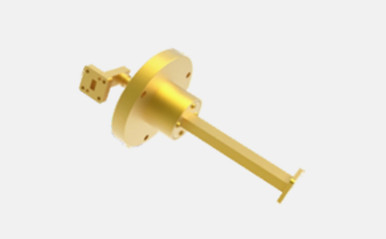

Jeden prosty i jeden RA L-w kształcie mikrofalowy przewodnik fal obrotowy 1L-BJ320-1
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze obrotowe falowodu | Formularz portu: | BJ320(WR28) |
|---|---|---|---|
| Częstotliwość: | Szerokość pasma falowodu 40%. | Trwałość: | ≤1,5 |
| Strata wtrąceniowa: | ≤1,25dB | Moc znamionowa: | Średnia moc 300W |
| Podkreślić: | Złącza obrotowe z przewodnikiem fal mikrofalowych w kształcie litery L,Jeden prosty Microwave Waveguide Rotary Złącza,Złącza obrotowe z przewodnikiem fal mikrofalowych RA |
||
Jeden prosty i jeden RA (w kształcie litery L) Microwave Waveguide Rotary Joints
Złącza obrotowe prowadzące falę są głównie stosowane do przesyłu sygnału do połączenia części stałych i obracających się.
porty łączne obejmują porty wiodące fal koaksjalnych, prostokątnych i porty wiodące fale grzbietowe.
Złącza obrotowe wiertnicze i wielokanaliczne wiertnicze wiertnicze, które są klasyfikowane w typy I, L i U
w zależności od ich formy strukturalnej.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Formularz portu | BJ320(WR28) |
| Częstotliwość | 40% przepustowości przewodnika fal |
| VSWR | ≤ 1.5 |
| Utrata wstawienia | ≤ 1,25 dB |
| Pojemność mocy | Średnia moc 300 W |

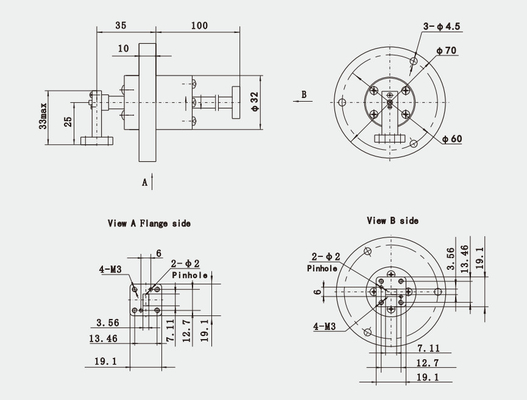

Szczegółowy rysunek
Przykład krzywej testowej:
Zastosowanie:
- System radarowy: Złącze obrotowe przewodnika fali jest kluczowym urządzeniem w mechanicznie skanowanym systemie linii zasilającej anteny radarowej.Może zapewnić efektywną transmisję sygnałów mikrofalowych w linii zasilającej, podczas gdy antena radarowa obraca się o 360°, zapewniając, że system radarowy może dokładnie wykrywać i śledzić cele.
- Obszar lotniczy: W samolocie, w aparaturze lotniczej, w różnych kierunkach wykorzystuje się łącza obrotowe prowadzące falę, aby zrealizować transmisję sygnału,spełnienie potrzeb komunikacji i nawigacji w różnych pozycjach statku powietrznegoNa przykład w radarach lotniczych, antenach komunikacyjnych i innym sprzęcie samolotu, wiodące falą połączenia obrotowe mogą zapewnić stabilną transmisję sygnału w różnych kierunkach.
- Komunikacja satelitarnaW systemie łączności satelitarnej:połączenia obracające prowadzące falę mogą być stosowane w obracającej się części anteny satelitarnej, aby umożliwić satelitom utrzymanie stabilnego połączenia komunikacyjnego na orbicie, a jednocześnie może być dostosowywany w pozycji w zależności od potrzeby realizacji zasięgu ziemi lub innych satelitów.
- Automatyka przemysłowa: W niektórych urządzeniach automatyki przemysłowej, takich jak roboty obrotowe i automatyczne linie produkcyjne, mogą być wykorzystywane przyłącza obrotowe z przewodnikiem fali do realizacji transmisji sygnału i sterowania w obrębie urządzenia,poprawa elastyczności i niezawodności urządzeń.
UWAGA:
Mamy ponad 10 000 rodzajówZłącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTo jest....
