Falowotowa K2.90mm Złącze RF żeńskie ze stali nierdzewnej do kabla MF540A

                Złącze RF żeńskie ze stali nierdzewnej typu K 2,90 mm do kabla MF540A

Złącza fal milimetrowych typu K (2,92 mm, SMK), zwane również złączami 2,92 mm. Są to jedne z najpopularniejszych złączy fal metrowych. Szeroki zakres częstotliwości wynosi do 40 GHz. Mogą być łączone ze złączami SMA i 3,5 mm.

Te złącza typu K (2,92 mm, SMK) wykorzystują interfejs powietrzny, co sprawia, że są małe, lekkie i bardzo niezawodne w połączeniu itp.

Precyzyjne złącza koncentryczne 50 Ohm z interfejsem 2,92 mm (żeńskie) są przeznaczone do ogólnego zastosowania w zakresie RF i mikrofal. Te wysokowydajne złącza są szeroko stosowane w różnych zastosowaniach testowych i pomiarowych, od komunikacji komórkowej po satelitarną, zapewniając prawidłowe dopasowanie sprzętu i kabli. Wykonane z wytrzymałej stali nierdzewnej, złącza te są zaprojektowane tak, aby wytrzymać wielokrotne użytkowanie. Posiadają dielektryk powietrzny i niskostratne plastikowe wsparcie środkowego przewodnika.


Specyfikacja (mm):

Uwaga: Konkretne dane modelu opierają się na danych z arkusza specyfikacji produktu.

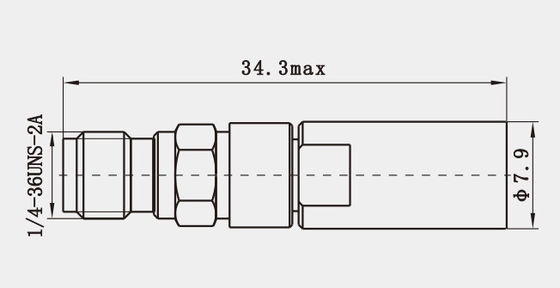

Rysunek poglądowy Złącze RF żeńskie ze stali nierdzewnej typu K 2,90 mm do kabla MF540A (mm):

Cechy :

1. Niski VSWR i straty wtrąceniowe: Wykorzystując zalety linii transmisyjnych z dielektrykiem powietrznym, złącze 2,92 mm charakteryzuje się niskim współczynnikiem fali stojącej (VSWR) i minimalnymi stratami wtrąceniowymi. Skutkuje to zmniejszeniem strat energii podczas transmisji sygnału, zachowując integralność sygnału.

2. Kompaktowy rozmiar: W porównaniu do innych typów złączy RF, takich jak złącza 3,5 mm/SMA, złącze 2,92 mm jest mniejsze i bardziej kompaktowe. Jego zminiaturyzowana konstrukcja sprawia, że idealnie nadaje się do zastosowań o ograniczonej przestrzeni, takich jak przenośny sprzęt testowy i płytki drukowane o dużej gęstości.

3. Dobra kompatybilność: Konstrukcja złącza 2,92 mm uwzględnia kompatybilność ze złączami SMA i 3,5 mm. Chociaż istnieją między nimi pewne różnice, w pewnych okolicznościach można je ze sobą łączyć, co zapewnia inżynierom większą elastyczność.

Zastosowanie(mm):

1. Systemy radarowe: Zarówno w wojskowych, jak i cywilnych systemach radarowych złącze 2,92 mm odgrywa kluczową rolę w łączeniu anten, modułów nadawczo-odbiorczych i innych niezbędnych komponentów. Jego niezawodność i niskie straty zapewniają optymalną wydajność i dokładność systemu radarowego.

2. Sprzęt testowy i pomiarowy: W przypadku instrumentów takich jak analizatory sieciowe, analizatory widma i generatory sygnałów, złącze 2,92 mm ułatwia połączenia między portami testowymi a testowanymi urządzeniami. Jego precyzja i stabilność zwiększają dokładność wyników pomiarów.

3. Przemysł lotniczy: W sektorach lotniczym i kosmicznym złącze 2,92 mm jest wykorzystywane w systemach komunikacji, nawigacji i sterowania samolotów, satelitów i statków kosmicznych. Jego zdolność do wytrzymywania wibracji, wstrząsów i ekstremalnych temperatur zapewnia stałe działanie w trudnych warunkach kosmicznych.
