32,9 GHz~59,6 GHz WR19 BJ500 do adaptera falowodu do koncentrycznego z żeńskim złączem 1,85 mm 1,85/BJ500-KFE1

32.9GHz~59.6GHz WR19 BJ500 do adaptera falowodu do koncentrycznego 1.85mm Female End Launch

Częstotliwość adapterów falowód-koncentryczny przetwarzanych przez Elite Electronic (ELT) obejmuje 5.4GHz-110GHz. Dzięki wysokiej niezawodności, małym rozmiarom i doskonałej wydajności, jest szeroko stosowany w pomiarach mikrofalowych i urządzeniach fal milimetrowych. Falowód ma standardowe prostokątne i dwugrzebieniowe falowody, a niestandardowe falowody mogą być dostosowane do wymagań użytkownika. Interfejs połączenia koncentrycznego obejmuje N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 i mikropaskowy. Adaptery falowód-koncentryczny dzielą się na dwa typy: End Launch i right angle launch z orientacji interfejsu. Wśród nich typ RA launch może być również używany jako struktura dużej mocy.



Zalety:

-Nasze adaptery falowodowe charakteryzują się wysoką niezawodnością, miniaturowymi rozmiarami i doskonałą wydajnością itp., co sprawia, że są szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych itp.

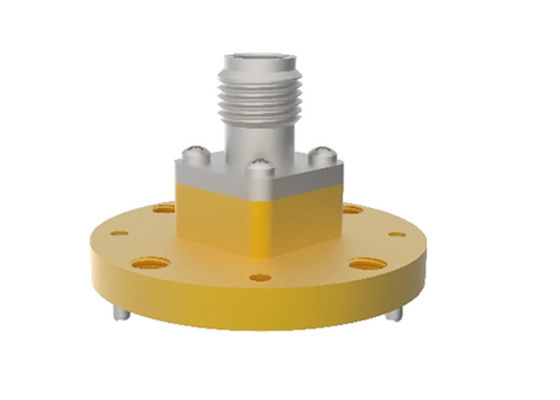

Rysunek poglądowy i zdjęcia adaptera falowodu WR19 BJ500 do koncentrycznego 1.85mm Female 1.85/BJ500-KFE1:





Lista adapterów falowód do koncentryczny 1.85mm:

Numer modelu	Opis	Uwaga
1.85/BJ500-KF4	WR19(BJ500) do adapterów kątowych żeńskich 1.85mm
1.85/BJ500-KFE1	WR19(BJ500) do adapterów End Launch żeńskich 1.85mm	BJ500=WR19
1.85/BJ620-KF	WR15(BJ620) do adapterów kątowych żeńskich 1.85mm	BJ620=WR15
1.85/BJ620-KFE	WR15(BJ620) do adapterów End Launch żeńskich 1.85mm
Typ niestandardowy	Dostosowane rozmiary są akceptowane



Powiązane produkty adapterów falowód do koncentryczny 1.85mm firmy Elite Electronic:







Waveguide to Coax Adapter-ELT 2024.pdf



Odniesienia krzyżowe standardu falowodu
