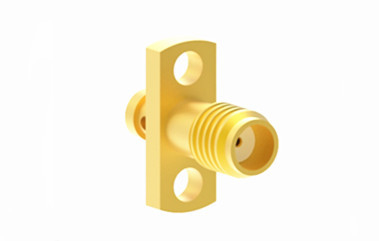

SSMA Kobieta złożona miedziana łącznik koaksjalny RF do kabla CXN3506/MF108A
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| Podkreślić: | SSMA Kobieta łącznik RF koaksjalny,Złote łączniki RF koaksjalne,łącznik koaksjalny RF z mosiądzu |
||
SSMA Kobieta złożona miedziana łącznik koaksjalny RF do kabla CXN3506/MF108A
Złącze koaksjalne RF serii SSMA jest miniaturyzowanym pochodnym złącza SMA, wyróżniającego się kompaktowymi rozmiarami, szerokim zakresem częstotliwości i wysoką niezawodnością.Ma szerokie zastosowanie w sektorach takich jak lotnictwo, lotnictwa i komunikacji mikrofalowej, między innymi.

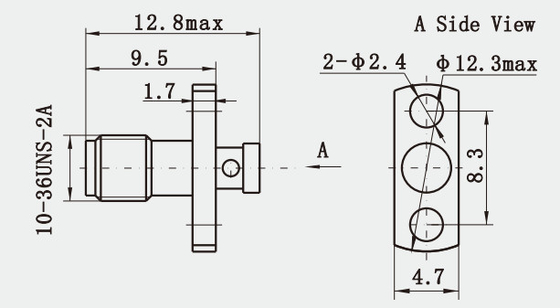

Rysunek:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
Specyfikacja łączników RF SSMA:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektroniczna i materialna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| VSWR | ≤ 1.3 | |
| Odporność na izolację | ≥ 5000MΩ | |
| Przewodnik centralny | Mężczyzna | Pozbrojone w złoto |
| Kobieta | Beryliowo-miedziane, pozłacane | |
| Pozostałe części metalowe | Pozbrojone w złoto | |
| Pozostałe stali nierdzewnej | ||
| Obudowa kablowa | Pozostałe, z włókien sztucznych | |
| Izolacja | PTFE | |
| Pierścień pieczęci | Kauczuk krzemowy | |
| Moment parzenia | 00,79 -1,13 N.m. | |
Kluczowe cechy:
1Dobre działanie elektryczne: charakteryzują się niską stratą zwrotu i niską stratą wstawienia, zapewniając wyraźną transmisję sygnału.
2Rozmiar fizyczny: złącza SSMA są fizycznie małe, co ułatwia ich użycie w kompaktowych konstrukcjach.
3Kompatybilność: łączniki SSMA są zwykle stosowane z kablami koaksjalnymi o pojemności 50 ohm i mogą być kompatybilne z innymi rodzajami małych łączników RF.
Zastosowanie:
1. Komunikacja mikrofalowa: w połączeniach mikrofalowych i infrastrukturze bezprzewodowej łączniki SSMA są używane do łączenia komponentów wysyłających i odbierających sygnały.
2Systemy przyrządów i sterowania: czujniki i siłowniki stosowane w automatyce przemysłowej i kontroli procesów mogą wykorzystywać złącza SSMA.
3. Aplikacje GPS: połączenia antenowe w urządzeniach z systemem pozycjonowania globalnego (GPS) często wykorzystują konektory SSMA.
UWAGA:
Mamy ponad 10 000 rodzajówAdaptory łączników SSMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z podanymi przez Państwa danymi.
