Złote SSMA Mężczyzna łącznik RF ze stali nierdzewnej do kabla CXN3506/MF108A 500 cykli trwałości
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Connector | Płeć: | Mężczyzna |
|---|---|---|---|
| Impedance: | 50Ω | świadectwo: | ISO-9001-2015 |
| Trwałość: | 500 cykli | Zastosowanie: | Komunikacja |
| Materiał: | Stal nierdzewna | Rodzaj: | SSMA |
| Podkreślić: | Złote łączniki SSMA RF,łącznik SSMA RF ze stali nierdzewnej,CXN3506/MF108A Kabel SSMA RF Connector |
||

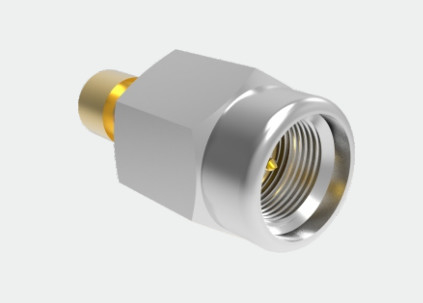

Męskie złącze RF SSMA ze stali nierdzewnej do kabla CXN3506/MF108A
Złącze koncentryczne RF serii SSMA stanowi zminiaturyzowaną alternatywę dla standardowego złącza SMA, charakteryzując się opływową konstrukcją, która nie wpływa na wydajność. Znane z szerokiego pasma częstotliwości i niezawodności, złącze to stało się rozwiązaniem stosowanym w różnych branżach, w tym w lotnictwie, przemyśle lotniczym i komunikacji mikrofalowej. Jego kompaktowe rozmiary pozwalają na efektywne wykorzystanie w obszarach o ograniczonej przestrzeni, przy jednoczesnym zachowaniu wysokich standardów wydajności oczekiwanych od złączy RF. Zaufane ze względu na swoją wytrzymałość i wszechstronność, złącze SSMA jest krytycznym elementem w różnych zastosowaniach wysokiej częstotliwości, gdzie rozmiar i niezawodność są kluczowymi czynnikami.
Specyfikacja złączy RF SSMA:
Uwaga: Częstotliwość modelu opiera się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektroniczna i materiałowa | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~30GHz | |
| Napięcie znamionowe | 250 VRMS (maksymalna wysokość nad poziomem morza) | |
| Wytrzymałość dielektryczna | 750 VRMS (maksymalna wysokość nad poziomem morza) | |
| Rezystancja izolacji | ≥5000MΩ | |
| Przewodnik centralny | Męski | Stop miedzi Pozłacany |
| Żeński | Brąz berylowy Pozłacany | |
| Obudowa i inne części metalowe | Stop miedzi Pozłacany | |
| Tuleja zaciskowa | Stop miedzi Niklowana | |
| Izolator | PTFE | |
| Pierścień uszczelniający | Guma silikonowa | |
| Trwałość | 500 cykli | |

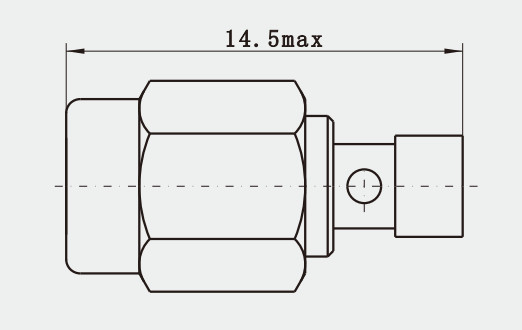

Rysunek poglądowy: (Jednostka: mm)
Kluczowe cechy:
1. Wszechstronność: Pomimo tego, że są pomniejszoną wersją SMA, złącza SSMA są zwykle kompatybilne ze standardowymi komponentami SMA, oferując użytkownikom elastyczność w zakresie modernizacji lub wymiany sprzętu.
2. Niska strata odbiciowa: Konstrukcja ma na celu zminimalizowanie odbić sygnału, zapewniając wydajną transmisję i minimalne straty.
3. Wysoka obciążalność mocowa: Pomimo zmniejszonych rozmiarów, złącza SSMA mogą nadal obsługiwać stosunkowo wysokie poziomy mocy, pasując do zastosowań wymagających znacznego transferu mocy.
Zastosowania:
1. Urządzenia medyczne: Niektóre urządzenia medyczne wysokiej częstotliwości, takie jak jednostki elektrochirurgiczne i urządzenia do terapii RF, mogą używać złączy SSMA do połączeń sygnałowych.
2. Badania naukowe: W eksperymentach naukowych, zwłaszcza tych, które obejmują sygnały wysokiej częstotliwości, złącza SSMA mogą zapewnić precyzyjne pomiary i wierność sygnału.
3. Identyfikacja radiowa (RFID): Złącza SSMA mogą być używane w niektórych systemach RFID wysokiej częstotliwości do łączenia anten i innych komponentów RF.
Katalog produktów:
| Adapter RF |
| Złącze RF SMA/SSMA |
| Złącze RF SMP/SSMP |
| Złącze RF TNC |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącze RF BNC |
| Zestawy kabli RF |
| Adapter falowodu do koncentrycznego |
| Uszczelnienia hermetyczne szkło-metal |
| Złącze serii J30J |
| Obrotowe złącza mikrofalowe |
Wymiary interfejsu:
Produkty powiązane:
Męskie kątowe złącze koncentryczne RF SSMA
| Nr modelu | Kabel |
| SSMA-JW506-1 | CXN3506,MF108A |
UWAGA:
Mamy ponad 10 000 typów złączy SMA , jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
