Szczegóły Produktu:
Zapłata:
|

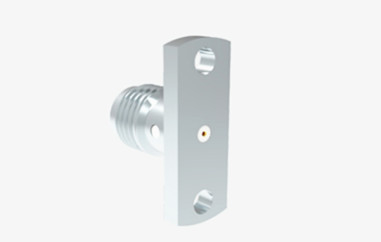

Nazwa produktu: | Złącze SMA RF | Włócznienie: | Niklowane |
---|---|---|---|
VSWR: | ≤1,3 | Rodzaj montażu: | Mocowanie kołnierzowe |
Napięcie robocze: | 335 V rms na poziomie morza | Zakres częstotliwości: | DC do 18GHz |
Ciało: | Stal nierdzewna | Płeć: | Jack/Kobieta |
High Light: | Połącznik rozruchowy RF Nickelowany,SMA Kobieta z podłącza RF,Podłączacz podłącza mikrofonowego |
Włókna z żelaza nierdzewnego
SMA RF koaksjalny złącze, kompaktowy i wysokiej częstotliwości typ opracowany zgodnie z MIL-C-39012, może pochwalić się małym czynnikiem kształtu, szeroką przepustowością,wyjątkowe właściwości mechaniczne i elektryczneJest to najbardziej powszechnie stosowany łącznik koaksjalny RF, który znajduje szerokie zastosowanie w komunikacji mikrofalowej, aparatach pomiarowych mikrofalowych,i różnych innych sektorówNasza gama łączników wysokiej wydajności w tej serii jest zaprojektowana tak, by obsługiwać częstotliwości do 20 GHz.
Specyfikacja złączy SMA Rf:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
Interfejs zgodnie z | IEC 60169-15 |
Impedancja | 50Ω |
Zakres częstotliwości | Prąd stały do 18 GHz |
Utrata wstawienia | ≤ 0,30 dB |
VSWR | ≤1,2 ((DC-6GHz) |
Odporność na izolację | ≥ 5000MΩ |
Odporność centrum kontaktowego | ≤3mΩ |
Odporność na kontakt zewnętrzny | ≤ 2mΩ |
Cykl rozmnażania | ≥ 500 |
Zakres temperatury | -65-+165°C |
Charakterystyka materiału i mechaniczna:
Materiał i właściwości mechaniczne | ||
Centralny konduktor | Mężczyzna | Miedziano Złote |
Kobieta | Sn-P Brąz złoto pokryty | |
Elastyczny kontakt | Berylliowe brązowe Płyty niklowe | |
Pozostałe części metalowe | Pozostałe włókna | |
Pasywacja nierdzewna | ||
Włókna | Pozostałe włókna | |
Moment przycisku złącza | 00,79-1,13 N.m. | |
Trwałość | 500 cykli | |
Pierścień uszczelniający | Kauczuk silikonowy | |
Izolatory | PTFE |

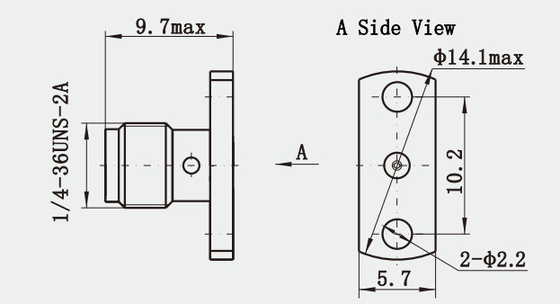

Rysunek szkicowy łączników koaksjowych SMA RF:
Kluczowe cechy:
1. Szerokie zastosowanie: łączniki SMA są szeroko stosowane w komunikacji mikrofalowej, systemach radarowych, sprzęcie testowym, komunikacji satelitarnej,i inne obszary wymagające miniaturyzacji i wysokiej częstotliwości.
2Typy interfejsów: złącza SMA często są wyposażone w różne typy interfejsów, w tym prostych, zakrętów 90° i wariantów płci, aby uwzględnić różne potrzeby projektowania obwodu.
3Materiały i pokrycie: oprócz korpusu ze stali nierdzewnej,przewodnik środkowy i kontakty mogą być pokryte złotem lub innymi materiałami przewodzącymi w celu zmniejszenia oporu kontaktowego i zwiększenia niezawodności połączenia.
4Dostosowanie do warunków środowiskowych: złącza SMA mogą dostosowywać się do różnych temperatur i warunków środowiskowych,chociaż zakres temperatury specyficznej może się różnić w zależności od konstrukcji i wyboru materiału przez producenta.
Zastosowanie:
1. Stacje bazowe komunikacji bezprzewodowej: łączniki SMA są używane do łączenia anten z nadajnikami i odbiornikami przy budowie i utrzymaniu infrastruktury komunikacji bezprzewodowej.
2Laboratoria i badania: W eksperymentach naukowych i badaniach RF łączniki SMA są używane do budowy i testowania obwódów o wysokiej częstotliwości.
3Moduły i karty RF: Przy produkcji modułów RF, konwerterów i pokrewnych płyt łączniki SMA mogą służyć jako interfejs między modułami lub od kart do anten.
Katalog produktów:
Adapter RF |
Złącze RF SMA/SSMA |
Połączenie SMP/SSMP RF |
Połączenie TNC RF |
Złącze RF typu N |
Złącze RF MCX/MMCX |
BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
Zestawy kabli RF |
Przewodnik fal do adaptera koaksjalnego |
Ściany hermetyczne ze szkła do metalu |
Złącze serii J30J |
Złącza obrotowe mikrofalowe |
Produkty pokrewne:
1) Hermetycznie uszczelnione łączniki SMA RF
Model nr. | Uwaga: |
SMA ((M) -KFD | Wyroby z włókien |
2) Kobieta Bulkheaf Prawy kąt Solder Mount SMA Connector
Model nr. | L | Uwaga: |
SMA-KYWHD | 14.8 | |
SMA-KYWHD1 | 13.5 |
- Nie.UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
