SMA Męski łącznik RF prosty ze stali nierdzewnej do kabla CXN3450/MF740A
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Item: | SMA RF Connector | Plating: | Nickle Plated |
|---|---|---|---|
| Gender: | Male | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | audio/vedio/microwave |
| Podkreślić: | CXN3450/MF740A Kablowy łącznik RF,Złącze RF z stali nierdzewnej,SMA Mężczyzna Prostowy Złącze RF |
||

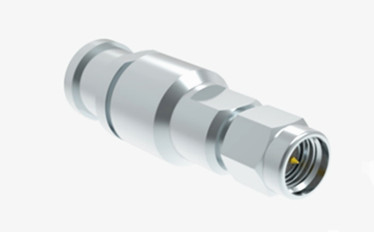

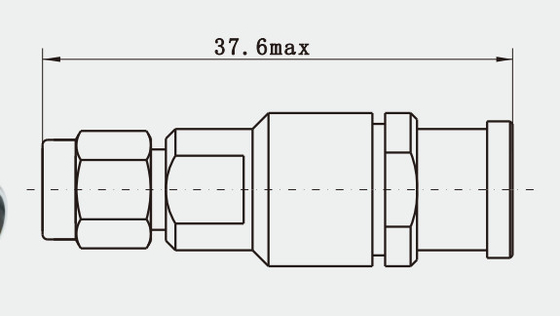

SMA Męski łącznik RF prosty ze stali nierdzewnej do kabla CXN3450/MF740A
SMA RF jest bardzo kompaktowym i wysokiej częstotliwości łącznikiem koaksjalnym zaprojektowanym w celu spełnienia specyfikacji określonych w MIL-C-39012.włącznie z jego drobnymi wymiarami, szeroka szerokość pasma częstotliwości, wyjątkowa wydajność mechaniczna i elektryczna oraz niezwykła trwałość.Ten złącze jest najlepszym wyborem dla połączeń koaksjalnych RF i jest szeroko stosowany w różnych dziedzinach, takich jak komunikacja mikrofalowa i urządzenia pomiaroweSeria najwyższej jakości opracowana przez naszą firmę jest w stanie obsłużyć częstotliwości do imponujących 20 GHz,wzmocnienie statusu łącznika wyboru dla wymagających zastosowań wysokiej częstotliwości.
Kluczowe cechy:
1Wysoka niezawodność: dzięki wysokiej jakości konstrukcji i standardom produkcji (takich jak MIL-C-39012), złącze jest bardzo niezawodne i nadaje się do wymagających zastosowań wojskowych i lotniczych.
2Wytrzymałość mechaniczna: złącze SMA wykorzystuje metodę połączenia nawiasowego, zapewniając dobrą wytrzymałość mechaniczną i trwałość, aby zapewnić stabilne i niezawodne połączenie.
3Kompatybilność: Jest powszechnie stosowany z kablami koaksjalnymi i może być zintegrowany z różnymi rodzajami sprzętu, w tym sprzętem testowym, systemami komunikacyjnymi i urządzeniami pomiarowymi.
4Odporność na działanie środowiska: złącza SMA są zgodne ze standardami wojskowymi, a tym samym mogą pracować w różnych środowiskach, w tym w ekstremalnych temperaturach, wilgotności,i warunki drgań.
Specyfikacja łączników SMA RF:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Interfejs zgodnie z | IEC 60169-15 |
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały do 18 GHz |
| Utrata wstawienia | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Odporność na izolację | ≥ 5000MΩ |
| Odporność centrum kontaktowego | ≤3mΩ |
| Odporność na kontakt zewnętrzny | ≤ 2mΩ |
| Cykl rozmnażania | ≥ 500 |
| Zakres temperatury | -65-+165°C |
| Elektryczne | PTFE |
Zastosowanie:
1Aplikacje satelitarne i lotnicze: ze względu na ich wysoką niezawodność i zgodność ze standardami wojskowymi,Złącza SMA mają szerokie zastosowanie w komunikacji satelitarnej i systemach RF statków kosmicznych.
2. Nadawanie i strumieniowanie: W sprzęcie nadawczym nadawania i strumieniowania dla telewizji i radia, złącza SMA są używane w celu zapewnienia wysokiej jakości transmisji sygnału.
3. Identyfikacja częstotliwością radiową (RFID): W niektórych systemach RFID o wysokiej częstotliwości łączniki SMA mogą służyć jako element łączący między czytnikami a antenami.
Więcej szczegółów dotyczących łączników SMA RF Coax:
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
Produkt powiązany
1.SMA Kobiety z podłączeniami RF do PCB
2.SMA 4 otwory Flance Mount Prawy kąt łączników koaksów RF
| Numer modelu | L | L1 | L2 | D | Uwaga: |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Złote 18GHz SMA Złącza pod kątem prostym
| Model nr. | L | L1 | Uwaga: |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Kobiety Panel PCB Solder Mount RF złącza
| Model nr. | L | D | D1 | Uwaga: |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
UWAGA:
Mamy ponad 10 000 rodzajówAdaptory z łącznikiem SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z podanymi przez Państwa danymi.
