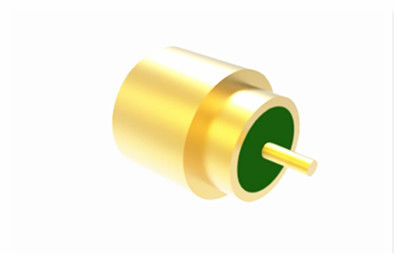

Hermetycznie uszczelnione męskie złącze RF do montażu na płytce drukowanej ASMP z pełnym zaczepem

Hermetycznie szczelny męski złącze RF ASMP do montażu na PCB, pełne zatrzaski

ASMP to innowacyjne złącze RF typu blind-mate, które ma tę samą konstrukcję i sposób użycia co SMP. Posiada wymiar zewnętrzny o około 22% większy niż SMP, co prowadzi do zwiększenia mocy transmisji o prawie 30% do 50%. ASMP jest szczególnie odpowiedni do połączeń między płytkami, gęstego montażu modułowego i zastosowań o wysokich wymaganiach mocy. Męskie złącze SMP jest dostępne w dwóch typach interfejsu - pełne zatrzaski i gładki otwór, podczas gdy żeńskie złącze ma pojedynczy interfejs kompatybilny z oboma typami złączy męskich.

Cechy:

1. Blind Mating (Montaż w ciemno): Konstrukcja złącza ASMP ułatwia montaż w ciemno, co umożliwia łatwe i dokładne połączenie nawet w środowiskach o ograniczonej widoczności lub dostępie, na przykład na gęsto upakowanych płytkach drukowanych.
2. Kompatybilność: Pomimo większego rozmiaru, złącze ASMP zachowuje kompatybilność z istniejącym ekosystemem złączy SMP, co ułatwia integrację z istniejącymi systemami, które mogą już używać złączy SMP.
3. Opcje interfejsu: Typy interfejsu męskiego złącza SMP, pełne zatrzaski i gładki otwór, są również dostępne w ASMP, zapewniając elastyczność w konfiguracjach połączeń.
4. Zastosowania między płytkami: Ze względu na swoją konstrukcję i zdolność do przenoszenia mocy, złącze ASMP jest szczególnie odpowiednie do połączeń między płytkami, gdzie przestrzeń jest często ograniczona, a sygnały o wysokiej mocy muszą być skutecznie przesyłane.

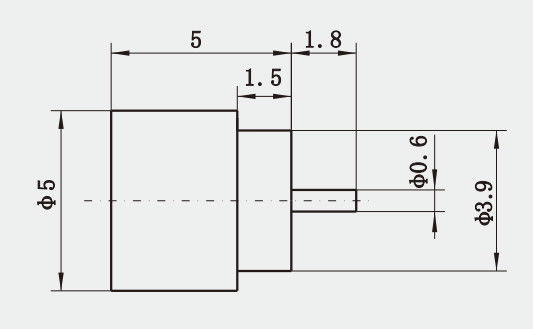

Rysunek poglądowy z
Hermetycznie szczelny męski złącze RF ASMP do montażu na PCB, pełne zatrzaski


Wprowadzenie do instalacji:



UWAGA:
Mamy ponad 1000 typów adapterów żeńsko-męskich SMP do wyboru, jeśli produkt, którego używasz, nie zostanie znaleziony,
prosimy o kontakt w celu uzyskania pełnych katalogów. Akceptujemy niestandardowe wymiary.
