Kobieta pod kątem prawym, podłączona do płaszczyzny SMA RF z mikropłytką
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Zakres częstotliwości: | Prąd stały ~ 30 GHz | Impedancja: | 50 Ω |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał: | Mosiądz, pozłacany |
| Zastosowanie: | Audio/Wideo/Mikrofalówka | VSWR: | ≤1,3 |
| Rezystancja izolacji: | ≥2000MΩ | Środek izolujący: | PTFE |
| Podkreślić: | łącznik audio SMA RF,Kobieta z podłączeniem SMA,łącznik prądu stałego 30GHz SMA RF |
||

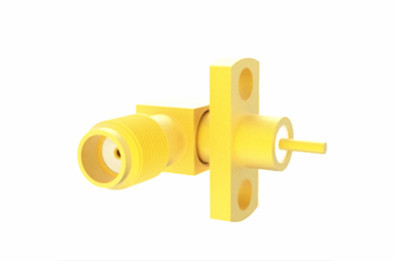

SSMA Female Right Angle Flange Mount z łącznikiem RF Microstrip
Seria SSMA z łącznikami koaksjalnymi RF to miniaturyzowane wersje łączników SMA, charakteryzujące się kompaktowymi rozmiarami, szeroką szerokością pasma częstotliwości i wysoką niezawodnością.Są one szeroko stosowane w zastosowaniach takich jak lotnictwo i komunikacja mikrofalowa.
Kluczowe cechy:
Kompaktowy rozmiar: Jako mniejszy typ łącznika koaksjalnego RF, SSMP jest szczególnie odpowiedni do zastosowań o ograniczonej przestrzeni.
Lekkie: Dzięki ich lekkiej konstrukcji złącza SSMP są przydatne w zastosowaniach, w których ważne jest zmniejszenie całkowitej masy sprzętu.
Szeroki zakres częstotliwości: łączniki SSMP mogą działać w szerokim zakresie częstotliwości, co czyni je odpowiednimi do zastosowań szerokopasmowych.
Łatwo się podłączyć: Są one zaprojektowane do szybkiego podłączenia i są wygodne do gęstego pakowania między modułami RF.
Niezawodna konstrukcja: Wewnętrzny przewodnik i powłoka są zwykle wykonane z brązu beryliowego z pozłacaniem, zapewniając dobre właściwości elektryczne i odporność na korozję.
Silna odporność na wstrząsy: Złącza SSMP zapewniają silną odporność na drgania, co sprawia, że nadają się do stosowania w środowiskach narażonych na wstrząsy mechaniczne.
Specyfikacja łączników RF SSMA:
| Charakterystyka elektroniczna i materialna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 30 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| VSWR | ≤ 1.3 | |
| Odporność na izolację | ≥ 2000MΩ | |
| Przewodnik centralny | Mężczyzna | BRAS pokryte złotem |
| Kobieta | Beryliowo-miedziane, pozłacane | |
| Pozostałe części metalowe | BRAS pokryte złotem | |
| Pozostałe stali nierdzewnej | ||
| Obudowa kablowa | Pozostałe, z włókien sztucznych | |
| Izolacja | PTFE | |
| Pierścień pieczęci | Kauczuk krzemowy | |
| Moment parzenia | 00,5-0,7 N.m. | |
Zastosowanie:
Powietrzno-kosmiczne: Małe rozmiary i szeroka przepustowość złączy SSMA sprawiają, że są one idealne do zastosowań w przestrzeni powietrznej, gdzie obowiązują rygorystyczne wymagania dotyczące objętości i masy sprzętu,przy zachowaniu wysokiej wydajności połączeń komunikacyjnych.
Komunikacja bezprzewodowa: złącza SSMA nadają się do zastosowań w zakresie wysokiej częstotliwości, zazwyczaj od prądu stałego do 3 GHz, odgrywając ważną rolę w sprzęcie komunikacji bezprzewodowej,szczególnie w zastosowaniach wymagających miniaturowych złączy.
Komunikacja mikrofalowa: Są również szeroko stosowane w komunikacji mikrofalowej, ponieważ mogą obsługiwać częstotliwości do 20 GHz, co jest niezbędne dla komunikacji mikrofalowej i urządzeń pomiarowych.
Sprzęt do badań: W sprzęcie testowym złącza SSMA zapewniają precyzyjną transmisję sygnału, zwłaszcza w środowiskach testowych o wysokiej częstotliwości, w których ich wydajność może sięgać nawet 34 GHz,co czyni je idealnym wyborem dla urządzeń badawczych o wysokiej wydajności.
Urządzenia nadawcze: Złącza SSMA są stosowane w sprzęcie nadawczym, ponieważ zapewniają stabilne połączenia, zapewniając wysoką jakość transmisji sygnałów nadawczych.
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |

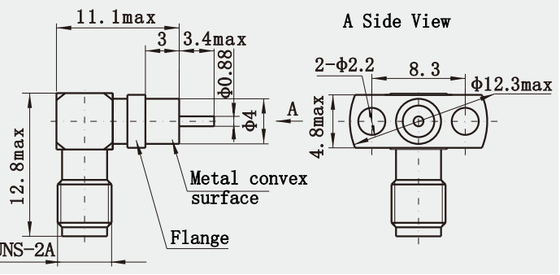

Wymiary interfejsu:
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
