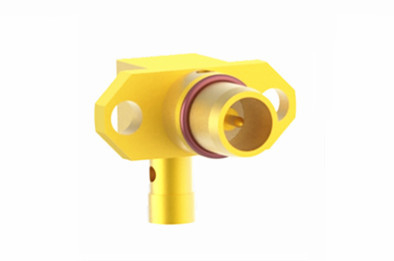

Złote BMA Mężczyzna prawy kąt płaszczyzna montaż łącznik RF do kabla CXN3506 / MF108A
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Połączenie BMA RF | Platerowanie: | Niklowane/pozłacane |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał kontaktowy: | Mosiądz, BeCu |
| Materiał: | Mosiądz | Norma projektowa:: | IEC 1169-33 |
| Rodzaj: | Prosty kąt | Płeć: | Mężczyzna |
| Podkreślić: | Złote łączniki BMA RF,Złote złącze RF,BMA Mężczyzna łącznik RF |
||
Złote podłoże BMA Włócznik RF do kablu CXN3506/MF108A
Seria BMA to rodzaj łącznika ślepego, który jest opracowywany i produkowany zgodnie z normą IEC1169-33.zapewniające niezawodny kontakt i lepsze właściwości elektryczneZaletą tego złącza jest to, że może pływać w kierunku ośnym i promiennym, przy niewielkiej średniej przestrzeni między każdym punktem złącza i lekkiej wadze,o pojemności nieprzekraczającej 10 W,. Seria BMA jest szeroko stosowana w złączach modułowych do szaf podwozia. Są wymienne z złączami tego samego typu z zagranicy, umożliwiając szybkie włączenie i odłączenie,i są powszechnie stosowane do łączenia kabli koaksjalnych w sprzęcie radiowym i instrumentach.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 1000 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 5000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2,0 mOhm |
| Przewodnik centralny | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz Sn-P | Złote | |
| Kontakt o odporności | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | Miedzi, stali nierdzewnej | Pozostałe | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -55 do +155 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
- Niezawodny kontakt i doskonałe właściwości elektryczne
- Możliwość pływania osiowego i promiennego
- Niewielka średnia przestrzeń między każdym punktem łącznika
- Lekkie
- Odpowiednie do stosowania w ślepej matce szaf podwozia
- Włącza do urządzeń elektrycznych i elektronicznych
- Szybkie zaangażowanie i odłączenie
- Powszechnie stosowane do łączenia kabli koaksjalnych w sprzęcie radiowym i instrumentach.
Zastosowanie:
* szerokopasmowy
* Urządzenia
* Telekomunikacja
* Komputery
* Wydanie
* Systemy wideo
* Samochody
* Telekomunikacje
* Przemysł bezprzewodowy
* Urządzenia pomiarowe
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
