Płytki PCB z mosiądzu, złącze RF z pełnym wyłączeniem SSMP, zakres prawy
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Głębokość interfejsu: | 2,11 mm | Napęd nominalny: | 85VRMS* |
|---|---|---|---|
| Materiał: | Mosiądz | Platerowanie: | Pozłacany |
| Impedancja: | 50 Ω | Zakres częstotliwości: | Prąd stały ~ 50 GHz |
| Interfejs: | Pełna blokada | Długość życia: | 500 cykli |
| Podkreślić: | Złącze RF z pełnym wyłączeniem,Podłącza RF SSMP do montu PCB,Złote łączniki do kabli RF z mosiądzu |
||

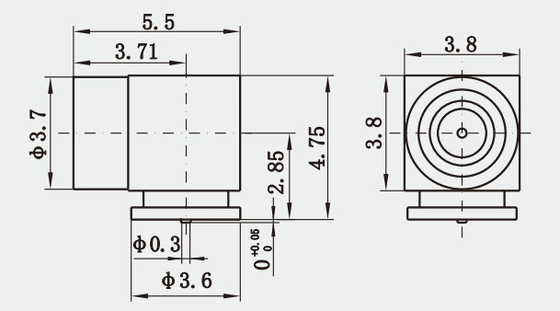

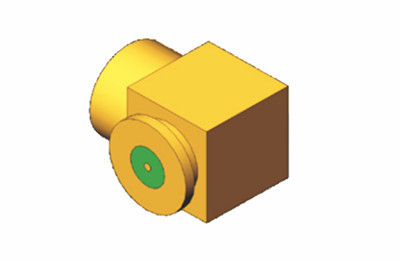

Premium SSMP Male Right Angle PCB Mount Full Detent RF Connector: Wyższa wydajność i niezawodność
SSMP jest subminiaturowym łącznikiem koaksjalnym RF, który ma cechy małych rozmiarów (w porównaniu z SMP), lekkiej wagi,
szeroki szerokopasmowy szerokopasmowy, itp. Zastosować do użytkowania w parze międzypłyty, dla sytuacji modułowego intensywnego
Włókno ma dwa rodzaje interfejsów - pełne rozluźnienie i gładkie otwory.
Cechy
* Zakres częstotliwości: DC - 50 GHz
* 50Ω impedancji; konfiguracja do ślepego dopasowania
* Zdolność do wytrzymania błędnego wyrównania promieniowego/osiowego
* Konfiguracje montowane na desce, wymienne w polu, kulkowe, hermetyczne i połączacze kablowe
* Dostępne połączenia na zamówienie
Specyfikacja
| Charakterystyka elektryczna | |||||
| Impedancja | 50Ω | ||||
| Zakres częstotliwości | DC ~ 60GHz | ||||
| Napęd nominalny | 85VRMS* | ||||
| Włókna elektryczne Wzór napięcia | 250VRMS* | ||||
| Odporność na izolację | ≥ 2000MΩ | ||||
| Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤2mΩ, uszczelniające ≤5mΩ | |||
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 25mΩ | ||||
| Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | 40~50 GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Materiał i właściwości mechaniczne | |||||
| Centralny konduktor | Mężczyzna | Sn-P Brąz/Kovar, pokryty złotem | |||
| Kobieta | Beryliowy brąz, pokryty złotem | ||||
| Elastyczny kontakt | Brąz beryliowy, pokryty złotem | ||||
| Pozostałe części metalowe |
Miedzi/Kovar Złote Pasywacja ze stali nierdzewnej |
||||
| Izolatory | Sintering szkła/PTFE/PEI | ||||
| Poziom wycieku produktu hermetycznego | ≤ 1,01325×10-3Pa·cm3/s | ||||
Zastosowanie:
1Szeroki zakres zastosowań RF: łączniki SMPM nadają się do różnych zastosowań RF, w tym komunikacji bezprzewodowej, systemów radarowych, lotnictwa kosmicznego, sprzętu medycznego i innych.
2Wysokiej wydajności transmisja: złącza SMPM oferują doskonałą wydajność elektryczną, umożliwiając szybką i niską stratę transmisji sygnału, aby sprostać wymaganiom zastosowań o wysokiej częstotliwości.
3Kompaktna konstrukcja: z stylem montażu PCB, złącza SMPM zajmują minimalną przestrzeń, co czyni je idealnymi do integracji z kompaktowymi urządzeniami elektronicznymi.
4. Doskonała stabilność mechaniczna: połączacze SMPM zapewniają stabilne połączenia i wysoką wytrzymałość mechaniczną.sprawiają, że są one odpowiednie do trudnych warunków środowiskowych.
5Łatwa instalacja i konserwacja: złącza SMPM wykorzystują mechanizm zamykania na nić w celu prostej instalacji i ponownego użycia, zmniejszając koszty konserwacji.
6. Niezawodna wydajność uszczelniająca: złącza SMPM wykorzystują wysokiej jakości materiały uszczelniające, aby zapewnić doskonałą wydajność uszczelniającą w trudnych warunkach, takich jak wysokie ciśnienie, wysoka temperatura,i korozji chemicznej.
Katalog produktów:
| Adapter RF |
| Przewodnik fal do adaptera koaksjalnego |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącza obrotowe mikrofalowe |
| Zestawy kabli RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Złącze serii J30J |
| Ściany hermetyczne ze szkła do metalu |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
Szczegóły dotyczące opakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMPM,Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z nami.To jest....
