Szczegóły Produktu:
Zapłata:
|

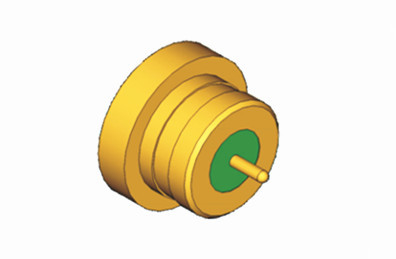

| Mamo produktu: | Złącze męskie SSMP hermetycznie zamknięte | Płeć: | Wtyczka |
|---|---|---|---|
| Materiał Boday: | Kowar 4j29 | Platerowanie: | Pozłacany |
| Impedancja: | 50 Ω | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
| Inna nazwa: | Złącze SMPM, złącze Mini SMP | Hermetyczność: | <1,01325 X 10E-08 std.cc/s |
| High Light: | SSMP Wiązek RF męski,SMPM hermetyczna pieczęć męski złącze RF,SMPM Adapter Microstrip Plug |
||
Mini SMP Connector jest również znany jako SMPM lub SSMP Connector.szeroka przepustowość operacyjnaTen złącze nadaje się do połączeń między tablicami, modułowego gęstego montażu i ma dwie formy interfejsu z pełnym odciąganiem i gładkim otworem.
Charakterystyka:
Mężczyzna złącza SMPM jest dostępny zarówno w konstrukcji z pełnym otworem, jak i w konstrukcji z gładkim otworem, aby sprostać różnym preferencjom sił separacyjnych.
Z rozmiarem o 35% mniejszym niż w przypadku standardowej konstrukcji SMP, złącze SMPM oferuje bardziej kompaktowe rozwiązanie.
Połącznik SMPM (SSMP) jest szeroko stosowany w systemach telekomunikacyjnych ze względu na niewielkie rozmiary i szeroką przepustowość operacyjną.
Jako podminiaturowy złącze mikrointerfejsu typu push-on, SMPM (SSMP) zapewnia niezawodną opcję połączenia.
Ten typ złącza RF posiada szeroki zakres częstotliwości do 50 GHz, co czyni go odpowiednim do różnych zastosowań.
Dostępny w dwóch wersjach montażu kablowego dla elastycznych i półtwardych materiałów kablowych, złącze SMPM (SSMP) zapewnia elastyczność w opcjach montażu.
Zastosowanie:
* Kosmiczne lotnictwo
* Połączenie międzybordowe
* szerokopasmowy
* Anteny
* Urządzenia
| Charakterystyka elektryczna | |||||
| Impedancja | 50Ω | ||||
| Zakres częstotliwości | Prąd stały ~ 50 GHz | ||||
| Napęd nominalny | 170VRMS* | ||||
| Włókna elektryczne Wzór napięcia | 500VRMS* | ||||
| Odporność na izolację | ≥ 2000MΩ | ||||
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 5mΩ | |||
| Przewodnik centralny | ≤ 30mΩ | ||||
| Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | 40~50 GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
Charakterystyka materiału i mechaniczna:
Centralny konduktor:
Mężczyzna:Sn-P Brąz/Kovar, pokryty złotem
Kobieta:Beryliowy brąz, pokryty złotem
Elastyczny kontakt: Beryllium brązowy Złote
Karoseria i inne części metalowe: mosiądz/kowar pokryty złotem
Izolatory: spiekanie szkła/PTFE/PEI
Powiązane z nimi łączniki męskie SMP
1.
| Model nr. | Opis | Uwaga: |
| SSMP ((M) - JHD12-JH | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze z powierzchnią wiązania | Głębokość interfejsu 1,2 mm |
2.
| Model nr. | Opis | Uwaga: |
| SSMP(M) -JHD1 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze z powierzchnią wiązania | Głębokość interfejsu 1,3 mm |
| SSMP ((M) -JHD1-S | SMPM Mini SMP męski gładki otwór hermetycznie uszczelniony złącze |
3.
| Model nr. | Opis | Uwaga: |
| SSMP ((M) -JHD42-S | SMPM Mini SMP męski gładki otwór hermetycznie uszczelniony złącze | Głębokość interfejsu 1,4 mm |
4.
| Model nr. | L | Opis | Uwaga: |

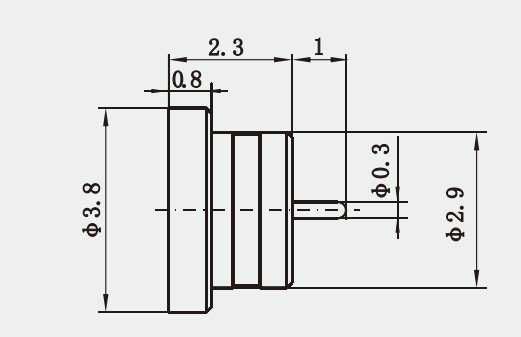

| SSMP(M) -JHD13 | 2.3 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze | Głębokość interfejsu 1,7 mm |
| SSMP ((M) -JHD15 | 1.85 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze | |
| SSMP(M) -JHD24-S | 0.9 | SSMP męski gładki otwór hermetycznie uszczelniony złącze | |
| SSMP(M) -JHD32 | 6 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze | |
| SSMP ((M) -JHD43 | 1.7 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze | |
| SSMP(M) -JHD88-JH | 1 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze z powierzchnią wiązania |
5.
| Model nr. | Opis | Uwaga: |
| SSMP(M) -JHD36 | SMPM Mini SMP męski pełny ograniczony hermetycznie zamknięty złącze | Głębokość interfejsu 2,11 mm |
Certyfikat:
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
