| Nazwa produktu: | Złącze SSMP | Płeć: | Kobieta |
|---|---|---|---|
| Materiał: | mosiądz | Platerowanie: | Pozłacane / niklowane |
| Impedancja: | 50Ω | Zakres częstotliwości: | DC~50GHz |
| Napięcie znamionowe: | 170VRMS* | Rezystancja izolacji: | ≥2000MΩ |
| High Light: | Złącze kablowe SMPM RF,złącze Mini SMP RA,żeńskie złącze RF SMPM |
||
Złącze SSMP Impedancja 50 Ω, konfiguracja z wiązaniem na ślepo.Seria SMP to jedno z subminiaturowych złączy mniejszych od SMP.Zakres częstotliwości do 50 GHz.Jest on powszechnie stosowany w zminiaturyzowanych modułach koncentrycznych wysokiej częstotliwości i jest oferowany zarówno w wersjach na wcisk, jak i zatrzaski.Jest dostępny w wersjach z gładkim otworem, ograniczoną zapadką i pełną zapadką.Obejmują one złącze żeńskie, męskie, kątowe, proste.
| Parametry elektryczne | |||||
| Impedancja | 50Ω | ||||
| Zakres częstotliwości | DC~50GHz | ||||
| Napięcie znamionowe | 170VRMS* | ||||
| Dielektryki Rezystancja napięciowa | 500VRMS* | ||||
| Rezystancja izolacji | ≥2000MΩ | ||||
| Centrum oporu | Przewód zewnętrzny | Normal≤3,5mΩ, uszczelnienie≤5mΩ | |||
| Środkowy przewodnik | Normal≤8mΩ, uszczelnienie≤30mΩ | ||||
| DC~18GHz | 18~26,5 GHz | 26,5~40GHz | 40~50GHz | ||
| VSWR | ≤1,25 | ≤1,3 | ≤1,4 | ≤1,5 | |
| Charakterystyka materiałowa i mechaniczna | |||||
| Dyrygent centralny | Męski | Sn-P Brąz/Kovar, pozłacane | |||
| Kobieta | Brąz berylowy, pozłacany | ||||
| Elastyczny kontakt | Brąz berylowy Pozłacany | ||||
| Powłoka i inne części metalowe |
Mosiądz/Pozłacany Kovar Pasywacja ze stali nierdzewnej |
||||
| Izolatory | Spiekanie szkła/PTFE/PEI | ||||
| Hermetyczny wskaźnik wycieku produktu | ≤1.01325×10-3Pa·cm3/s | ||||
ZŁĄCZA MĘSKIE POSIADAJĄ GŁADKIE OTWORY (SB) UŁATWIAJĄCE PODŁĄCZANIE I ROZŁĄCZANIE, OGRANICZONY ZATRZYMANIE (LD) ZAPEWNIA STOPIEŃ WYSIŁKU WKŁADANIA I WYCIĄGANIA, A PEŁNE ZATRZYMANIE (FD) wymaga DUŻEJ siły wkładania i wycofywania.W zastosowaniach do montażu na ślepo jedno złącze ekranu jest zwykle oznaczane jako złącze zatrzaskowe, a drugie jako złącze przesuwnej tulei.Zapewnia to, że adapter pocisku pozostaje zakotwiczony w tym samym złączu osłony, gdy połączenie jest rozłączone.Interfejsy pełnego zatrzymania (FD) i ograniczonego zatrzymania (LD) mają odpowiednio różne siły sprzęgania i rozprzęgania.LD jest zwykle wybierany jako interfejs zatrzaskowy do montażu na płytce drukowanej lub aplikacji dopasowywania ślepego, podczas gdy FD jest używany głównie do połączeń kablowych wymagających wysokiej retencji.Dwa przesuwne interfejsy, Smooth Bore (SB) i Catcher's Mitt (CM), pozwalają na zmniejszenie liczby połączeń w porównaniu z interfejsem zatrzaskowym.Interfejs wciskany tworzy połączenie ślizgowe, które nie jest fizycznie wyrównane z płaszczyzną odniesienia, co pozwala na niewspółosiowość osiową i promieniową.SB i CM mają taką samą siłę łączenia/rozłączania.Jednak CM jest zwykle określany jako konfiguracja osłony w zastosowaniach z dopasowaniem na ślepo, ponieważ jego szeroki fazowanie wprowadzające pomaga uchwycić pocisk i wprowadzić go na miejsce.

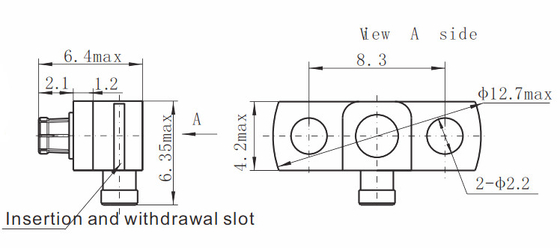

Szczegółowy rysunek
Aplikacja:
* Sieć
* Satcom
* Komputer/sieci LAN
* Stacja bazowa
* Obiekty zewnętrzne
* Motoryzacja
* Skocz do linii łączącej
* Podstawowy obiekt
* Radar, kuchenka mikrofalowa;
* Telekomunikacja
* Komunikacja mobilna
* Oprzyrządowanie
* System anteny radiowej, telewizyjnej
Katalog produktów:
| Adapter RF |
| Falowód do adaptera koncentrycznego |
| Uszczelnienia hermetyczne szkło-metal |
| Złącze serii J30J |
| Obrotowe złącza mikrofalowe |
| Zespoły kabli RF |
| Złącze RF SMA/SSMA |
| Złącze RF SMP/SSMP |
| Złącze RF MCX/MMCX |
| Złącze RF TNC |
| Złącze RF typu N |
| Złącze BNC RF Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
Szczegóły pakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
NOTATKA:
Mamy ponad 10 000 rodzajówZłącze SMPM,jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając swoje danels.
