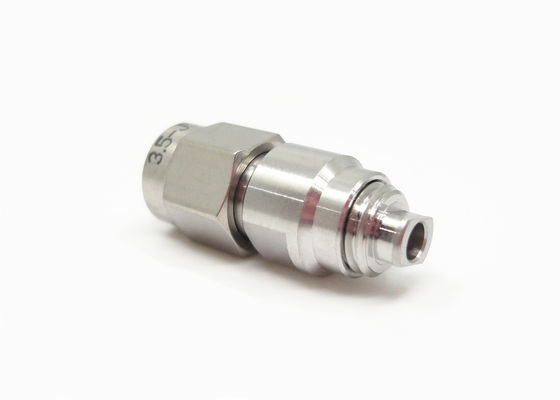

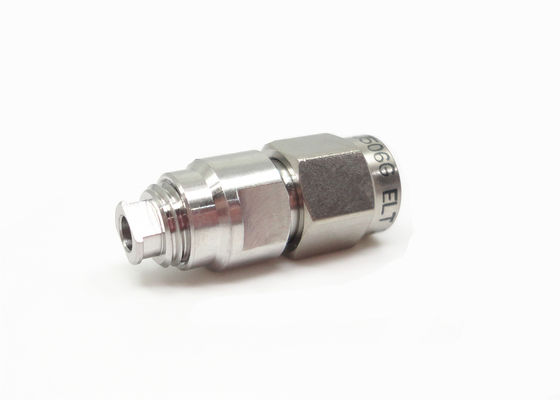

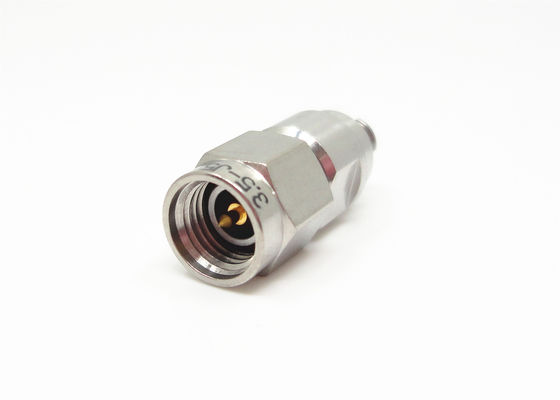

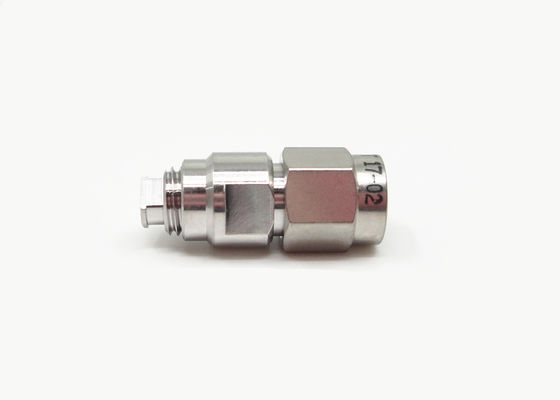

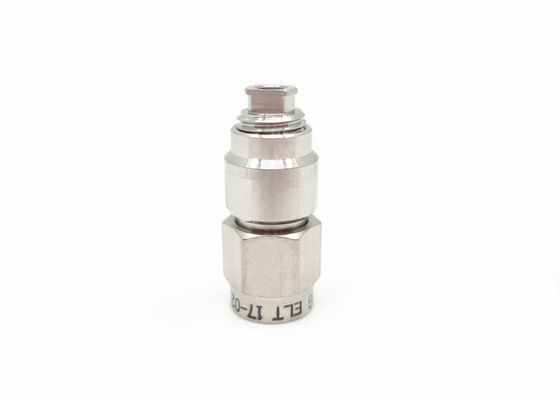

3.5mm męskie złącze RF koncentryczne ze stali nierdzewnej do kabla CXN3506 3.5mm fale milimetrowe

Duży Obraz : 3.5mm męskie złącze RF koncentryczne ze stali nierdzewnej do kabla CXN3506 3.5mm fale milimetrowe Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	CE Rohs ISO-9001
Numer modelu:	3.5-J506G

Zapłata:

Minimalne zamówienie:	100
Cena:	Zbywalny
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 3 tygodni
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	10000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Tworzywo:	Stal nierdzewna	Słowa kluczowe:	Złącza 3,5 mm
Impedancja charakterystyczna:	50 Ω	Płeć:	Kobieta
Trwałość:	500 cykli	Izolator:	PTFE
Aplikacja:	RF/Motoryzacja/Stacja bazowa/Radia/Satcom/Telekomunikacja	Zakres częstotliwości:	Prąd stały ~ 33 GHz
Podkreślić:	3.5mm złącze RF ze stali nierdzewnej , Złącze 3.5mm do kabla CXN3506 , Złącze koncentryczne 3.5mm fale milimetrowe

Złącze męskie koncentryczne fal milimetrowych 3,5 mm do kabla

3,5 mm złącze jest powszechnie używanym złączem fal milimetrowych, częstotliwość wynosi 33 GHz (do 36 GHz), używa interfejsu powietrznego, może być łączone i wymienne z SMA serią, K serią złączy, z zaletami dużej przepustowości, wysokiej niezawodności, jest szeroko stosowane w pomiarach mikrofalowych i urządzeniach fal milimetrowych.

Charakterystyki elektryczne
Impedancja	50 Ω
Zakres częstotliwości	DC~33 GHz
Napięcie znamionowe	335 VRMS (maksymalne na poziomie morza)
Napięciowa wytrzymałość dielektryczna	1000 VRMS (maksymalne na poziomie morza)
Rezystancja izolacji	≥ 5000 MΩ
Rezystancja styku	Przewodnik zewnętrzny	≤ 2 mΩ
	Przewodnik środkowy	≤ 3 mΩ
VSWR	≤ 1,01 + 0,05f

Wymiary interfejsu (mm)

3.5mm męskie złącze RF koncentryczne ze stali nierdzewnej do kabla CXN3506 3.5mm fale milimetrowe

Rysunek poglądowy:

3.5mm męskie złącze RF koncentryczne ze stali nierdzewnej do kabla CXN3506 3.5mm fale milimetrowe

Materiały i właściwości mechaniczne
Przewodnik wewnętrzny	Męski	Mosiądz, złocenie
	Żeński	Beryllium Bronze, złocenie
Elastyczny		Beryllium Bronze,Niklowany
Obudowa i inne		Mosiądz/stal nierdzewna Złocenie/pasywowany
Izolator		PEI
Pierścień uszczelniający		Guma silikonowa
Temperatura		-55°C ~ +125°C
Cykle łączenia		500
Moment dokręcania przy łączeniu		0,79 N·m ~ 1,13 N·m
