Szczegóły Produktu:
Zapłata:
|
| Platerowanie: | Pozłacany | Impedancja: | 50 Ω |
|---|---|---|---|
| Zakres częstotliwości: | Prąd stały ~ 18 GHz | Trwałość: | 500 cykli |
| Zastosowanie: | RF, Satcom /antena/Audio | Kontakty: | Brąz berylowy |
| świadectwo: | ROHS, ISO-9001-2015 | Moment obrotowy: | 0,79 ~ 1,13 Nm |
| High Light: | Adapter złącza SMA RF,platerowany męski na SMA żeński,męskie złącze SMA z mosiądzu złotego |
||
łącznik koaksjalny SMA RFjest małym, wysokiej częstotliwości łącznikiem koaksjalnym opracowanym zgodnie z MIL-C-39012. Ma zalety małych rozmiarów, szerokiego zakresu częstotliwości, wyższych osiągów mechanicznych i elektrycznych,wysoka niezawodnośćJest to najczęściej stosowany łącznik koaksjalny RF. Szeroko stosowany w komunikacji mikrofalowej i sprzęcie pomiarowym mikrofalowym oraz w innych dziedzinach.Ta seria wysokiej wydajności złącza opracowany przez naszą firmę może osiągnąć częstotliwość do 20GHz.
Połączacze SMA RF o wysokiej wydajności:
1łączniki SMA RF są dostępne w wersji szybkiego łączenia, w standardowym interfejsie lub w wersji prostych, 90 stopni, a także w konfiguracji panelu przegródkowego lub 4 otwory.
2. Konektor SMA RF jest wysokiej jakości i szybkie połączenia poprzez po prostu skręcanie dwóch złączy razem, bez lutowania lub kręcenia wymagane.
3. łączniki elektryczne SMA są szeroko stosowane w mikrofalówkach, antenach i urządzeniach testowych itp.
4. Konektory SMA RF to wiązania koaksjalne RF z wiązaniem nierozerwalnym o miniaturowej wielkości, odporności na drgania i szerokim zakresie częstotliwości do 18 GHz (nasze konektory SMA RF mogą być 20 GHz).
Nasza zaleta:
Stosowana norma:
Wyświetlacz produktu:
Rozmiar: S8x15.4
Charakterystyka elektryczna:
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 335VRMS* | |
| Włókna elektryczne Wzór napięcia | 1000VRMS* | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Centralny konduktor | ≤ 3,0 mΩ |
| Zewnętrzny przewodnik | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
Charakterystyka materiału i mechaniczna:
| Centralny konduktor | Mężczyzna | Miedziano Złote | ||||
| Kobieta | Sn-P Brąz złoto pokryty | |||||
| Elastyczny kontakt | Berylliowe brązowe Płyty niklowe | |||||
| Pozostałe części metalowe | Pozostałe włókna | |||||
| Pasywacja nierdzewna | ||||||
| Włókna | Pozostałe włókna | |||||
| Moment przycisku złącza | 00,79-1,13 N.m. | |||||
| Trwałość | 500 cykli | |||||
| Pierścień uszczelniający | Kauczuk silikonowy | |||||
| Izolatory | PTFE | |||||
Więcej informacji o

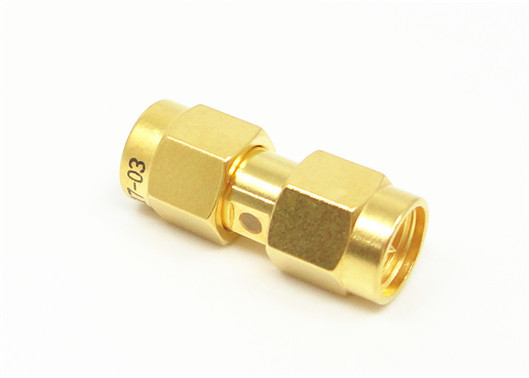

50Ω mosiądz Złote SMA RF Adapter Beryllium Kontakty z brązu:
(Jednostka: mm)
| Numer modelu | Opis |
| SMA-JJ | Złote złącze SMA z SMA |
| SMA-JJG | Złote łączniki SMA męskie do SMA męskie ze stali nierdzewnej |
Istnieją inne adaptery SMA RF ((mm):
1.
| Numer modelu | Opis |
| SMA-JWJ | SMA męski do SMA męski pod kątem prostym adapter RF |
2.
| Numer modelu | L | Opis |
| SMA-JWK | 15.6max | SMA męski do SMA kobiecy adapter RF pod kątem prostym |
| SMA-KWK1 | 16.5max | |
| SMA-JWKG | 15.6max | Adapter RF z żelaza nierdzewnego SMA męski do SMA kobiecy |
| SMA-JWK1-Y1 | 16.5max | SMA męski do SMA kobiecy adapter RF pod kątem prostym |
Zastosowanie:
UWAGA:
Mamy ponad 10 000 rodzajówZłącze/adapter SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
