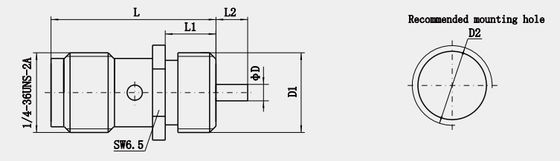

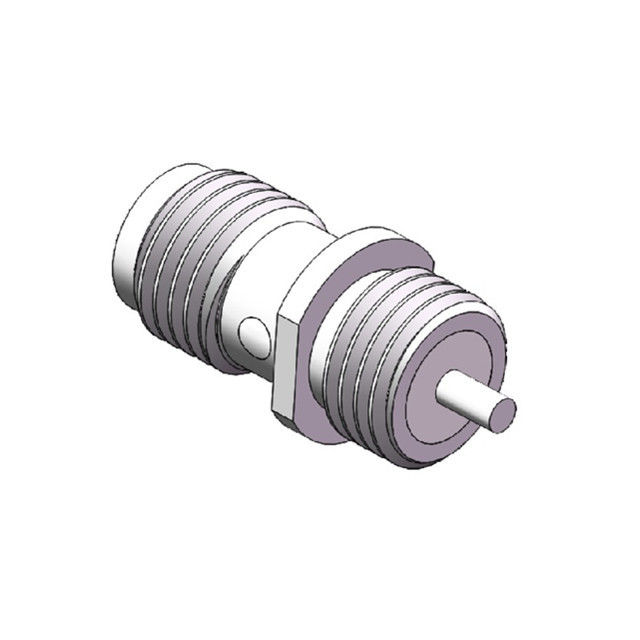

Gniazdo żeńskie SMA prosty konektor z niklowanym mocowaniem do obudowy 50 Ohm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Przedmiot: | Złącze SMA RF | Platerowanie: | Niklowane |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50 Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Dożywotni: | 500 cykli |
| Ciało: | Mosiądz | Zastosowanie: | Audio/Wideo/Mikrofalówka |
| Przedmiot: | łącznik SMA RF | Platerowanie: | Niklowane |
| Aplikacja: | audio/wideo/kuchenka mikrofalowa | ||
| Podkreślić: | Gniazdo żeńskie SMA z mocowaniem do obudowy 50 Ohm,Prosty konektor SMA z niklowanym mocowaniem do obudowy,Złącze SMA RF z mocowaniem do obudowy |
||
50 Ohm Płaty niklowe Przebiórka Kobieta Jack Prostowy łącznik SMA
- Złącza SMA RF są dostępne w wersjach szybkiego podłączenia, przycisku lub standardowego interfejsu, w wersjach prostych, 90 stopni, a także w konfiguracjach tablicy podgranicznej lub 4-odrukowej.
- Złącze SMA RF jest wysokiej jakości i szybkie kombinacje po prostu śruby dwa złącza razem bez lutowania lub krympowania wymagane.
- Łączniki elektryczne SMA są szeroko stosowane w mikrofalówkach, antenach i urządzeniach testowych itp.
- łącznik SMA RF to łączniki koaksjalne RF z wiązaniem nićami o miniaturowych rozmiarach, odpornych na wibracje i szerokim zakresie częstotliwości do 18 GHz (nasze łączniki SMA RF mogą być 20 GHz).
Kluczowe cechy:
- Duża różnorodność orientacji i końcówek PCB
- Zakres częstotliwości do 18 GHz Podminiaturowe złącza skoaksialne
- Korzystanie z interfejsu z wątkami
- Dostępne w formach pasywacyjnych lub pozłacanych
- Opcje materiałów z mosiądzu i stali nierdzewnej
- Dostępne w wersji pod kątem prostym lub prostym
- Z przegródką, panelem z 2 otworami, panelem z 4 otworami lub bez opcji mountless.
- Szeroki zakres z wariantami męskimi, żeńskimi i adapterami.
- Zgodność z RoHS
Specyfikacja łączników SMA RF:
| Interfejs zgodnie z | IEC 60169-15 |
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały do 18 GHz |
| Utrata wstawienia | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Odporność na izolację | ≥ 5000MΩ |
| Odporność centrum kontaktowego | ≤3mΩ |
| Odporność na kontakt zewnętrzny | ≤ 2mΩ |
| Cykl rozmnażania | ≥ 500 |
| Zakres temperatury | -65-+165°C |
| Elektryczne | PTFE |
Zastosowanie:
- Systemy mikrofalowe Telekomunikacje
- Rozwiązania 5G
- Systemy pomiarowe
- Systemy anten WiFi do telefonów komórkowych
Więcej szczegółów dotyczących łączników SMA RF Coax:
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
Produkt powiązany
1.SMA Kobiety z podłączeniami RF do PCB
2.SMA 4 otwory Flance Mount Prawy kąt łączników koaksów RF
| Numer modelu | L | L1 | L2 | D | Uwaga: |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Złote 18GHz SMA Złącza pod kątem prostym
| Model nr. | L | L1 | Uwaga: |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Kobiety Panel PCB Solder Mount RF złącza
| Model nr. | L | D | D1 | Uwaga: |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
