50Ohm SMA Męskie Kątowe Złącze RF Koncentryczne do Kabla RG178 do 3GHz
|
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne SMA RF | Impedancja: | 50 Ω |
|---|---|---|---|
| Częstotliwość: | Prąd stały~3 GHz | Centralny dyrygent: | Stop miedzi, pozłacany |
| Zewnętrzny dyrygent: | Stop miedzi, pozłacany | Styl ciała: | Prosty kąt |
| Płeć: | Mężczyzna | Izolator: | PTFE |
| Typ kabla: | RG178 | Trwałość: | 500 cykli |
| Podkreślić: | 50 Ohm SMA samiec z łącznikiem RF,łącznik koaksjalny SMA pod kątem prostym,Złącze SMA kablowe RG178 |
||

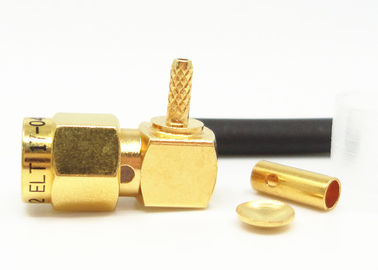

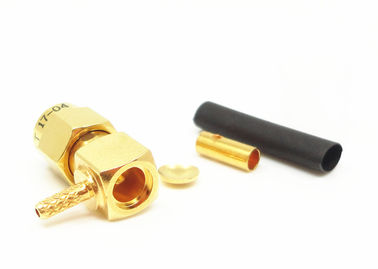

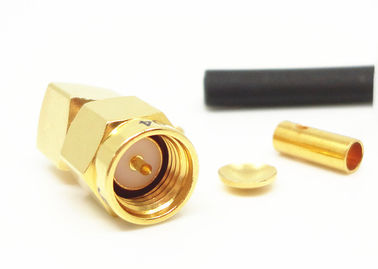

Złącze RF koncentryczne SMA męskie kątowe 50 Ohm do kabla RG178
- SMA to rodzaj mini, wysokiej częstotliwości złącza RF koncentrycznego.
- SMA jest opracowane i produkowane zgodnie z MIL-C-39012, charakteryzując się małymi rozmiarami, dobrym pasmem przenoszenia i doskonałymi parametrami elektrycznymi.
- Wysokowydajne złącze opracowane przez naszą firmę może osiągnąć 20 GHz.
- SMA to najczęściej stosowane złącza RF koncentryczne w różnych dziedzinach komunikacji mikrofalowej i urządzeń pomiarowych mikrofalowych.
Specyfikacja:
| Impedancja | 50 Ohm | |
| Zakres częstotliwości | DC~3GHz | |
| Napięcie znamionowe | 335 VRMS (maksymalne na poziomie morza) | |
| Napięcie dielektryczne | 1000 VRMS (maksymalne na poziomie morza) | |
| Rezystancja izolacji | ≥5000MΩ | |
| Przewód środkowy | Męski | Stop miedzi, pozłacany |
| Żeński | Stop miedzi, pozłacany | |
| Obudowa i inne części metalowe | Stop miedzi, pozłacany | |
| Płaszcz kabla | Mosiądz niklowany | |
| Izolator | PTFE | |
| Pierścień uszczelniający | Guma silikonowa | |
Zalety:
- Bogaty wybór złączy (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP/SMPM, CSMP/SMPS itp.)
- doświadczeni pracownicy z ponad 10 liniami produkcyjnymi
- Specjalizuje się w produkcji złączy RF od ponad 23 lat
- Posiada długie i bogate doświadczenie we współpracy z dostawami komponentów do projektów krajowych
- Posiadamy własną fabrykę o powierzchni 35 000 m²
- Zastępuje Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK itp. z krótkim czasem dostawy
- Konkurencyjna cena
- Ścisła kontrola jakości (raport QA), przeszła ISO9001, ROHS, CE
- Średni miesięczny obrót wynosi 10 milionów
- Zamówienia niestandardowe (ODM) mile widziane
- Jesteśmy zaangażowani w dostarczanie wysokiej jakości produktów klientom
Wymiary zarysu złącza RF koncentrycznego SMA męskiego kątowego 50 Ohm:
Pasujący kabel: RG178
Katalog produktów:
| Adaptery RF |
| Obrotowe złącza mikrofalowe |
| Złącza RF SMP/SSMP |
| Złącza RF TNC |
| Złącza RF typu N |
| Złącza RF MCX/MMCX |
| Złącza RF SMA/SSMA |
| Zestawy kabli RF |
| Adapter falowodu do koncentrycznego |
| Hermetyczne uszczelnienia szklano-metalowe |
| Złącza serii J30J |
| Złącza RF BNC Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
Zastosowania:
- Systemy mikrofalowe
- Telekomunikacja
- Rozwiązania 5G
- Systemy pomiarowe
- Systemy anten mobilnych telefonów WiFi
UWAGA:
Posiadamy ponad 10 000 typów Złączy, jeśli nie znaleziono używanego złącza, prosimy o kontakt z podaniem szczegółów.
