Mini SMA Male High Performance Straight RF Connector dla kabla SFF-50-1.5-1
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA Włącznik męski | Materiał: | Miedź berylowa |
|---|---|---|---|
| Rodzaj: | proste | Płeć: | Mężczyzna |
| Palące: | Pozłacane | Trwałość (krycie): | 500 cykli |
| Waga: | Około 80-150 g | ||
| Podkreślić: | 7 16 złącze din rf,złącze din din |
||

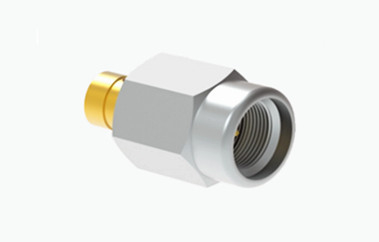

Mini SMA Male High Performance Straight RF Connector dla kabla SFF-50-1.5-1
Złącze koaksjalne RF serii SSMA oferuje jeszcze bardziej kompaktową konstrukcję w porównaniu z złączem SMA, cenionym ze względu na małe wymiary, szerokie możliwości częstotliwości i zwiększoną niezawodność.Ten typ złącza jest szeroko stosowany w różnych gałęziach przemysłu, takich jak lotnictwo, lotnictwa kosmicznego i technologii komunikacji mikrofalowej.

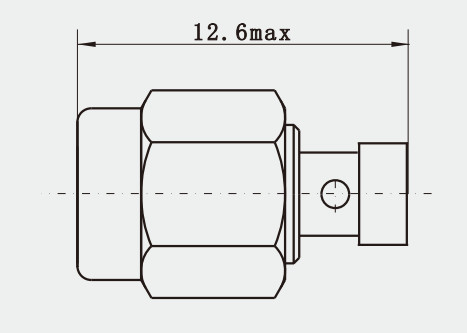

rysunek produktu Mini SMA Male High Performance Straight RF Connector dla kabla SFF-50-1.5-1:
Charakterystyka elektryczna
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektroniczna i materialna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| VSWR | ≤ 1.3 | |
| Odporność na izolację | ≥ 5000MΩ | |
| Przewodnik centralny | Mężczyzna | Sn-P Brąz złoto pokryty |
| Kobieta | Beryliowa miedź, pokryta złotem | |
| Pozostałe części metalowe | Płytki miedziane | |
| Pozostałe stali nierdzewnej | ||
| Izolacja | PTFE | |
| Pierścień pieczęci | Kauczuk krzemowy | |
| Moment parzenia | 00,5-0,7 N.m. | |
Charakterystyka produktu:
1Odporność na korozję: w zależności od standardów produkcji i wyboru materiału, złącza SSMA mogą być odporne na korozję, nadające się do trudnych warunków środowiskowych.
2Kompatybilność interfejsu: chociaż SSMA jest miniaturyzowaną wersją SMA, na ogół nie są bezpośrednio kompatybilne ze standardowymi złączami SMA.W celu ułatwienia połączenia między tymi dwoma urządzeniami wymagane są adaptery..
3. Wysoka wydajność: pomimo mniejszych rozmiarów, złącza SSMA mogą nadal wytrzymać stosunkowo wysokie poziomy mocy, chociaż być może nie tyle, ile większe złącza SMA.
Zastosowanie:
1Elektronika użytkowa: W niektórych urządzeniach elektronicznych użytkowych wysokiej klasy, w których wymagane są miniaturowe złącza, takie jak niektóre rodzaje telefonów komórkowych i tabletów.
2Badania naukowe: W eksperymentach naukowych i sprzęcie badawczym, zwłaszcza w zastosowaniach wymagających precyzyjnej transmisji sygnałów wysokiej częstotliwości.
3Przemysł motoryzacyjny: elektronika pojazdów staje się bardziej wyrafinowana, zwiększa się zapotrzebowanie na wysokiej wydajności złącza,i łączniki SSMA mogą być stosowane w niektórych pojazdach radarowych i systemach nawigacyjnych.
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
UWAGA:
Możemy dostarczyć ponad 1000 rodzajów RF Jeśli nie pasuje do Twojej prośby, skontaktuj się z nami.
