Odporność na korozję SSMA Włoski kąt prawy 90° RF łącznik koaksjalny do kabla SFF-50-1
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA Włącznik męski | Materiał: | Mosiądz |
|---|---|---|---|
| Rodzaj: | Ra | Płeć: | Mężczyzna |
| Palące: | Pozłacane | Impedancja: | 50 omów |
| Trwałość (krycie): | 500 cykli | Waga: | Około 80-150 g |
| Podkreślić: | 7 16 złącze DIN rf,koncentryczne złącza kablowe |
||

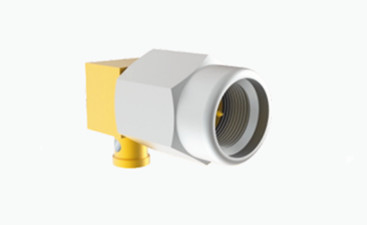

Odporność na korozję SSMA Włoski kąt prawy 90° RF łącznik koaksjalny do kabla SFF-50-1
Złącze koaksjalne RF serii SSMA jest jeszcze bardziej kompaktową wersją złącza SMA, rozpoznawalnym ze względu na jego maleńki rozmiar, szeroki zakres częstotliwości i podwyższoną niezawodność.Ten rodzaj złącza jest szeroko stosowany w różnych sektorach, w tym lotnictwo, lotnictwo kosmiczne i komunikacja mikrofalowa.

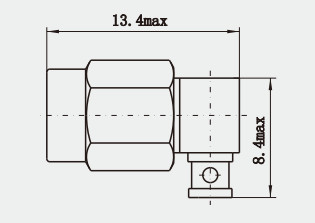

Rysunek produktuOdporność na korozję SSMA Włoski kąt prawy 90° RF łącznik koaksjalny do kabla SFF-50-1:
Charakterystyka elektryczna
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektroniczna i materialna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| VSWR | ≤ 1.3 | |
| Odporność na izolację | ≥ 5000MΩ | |
| Przewodnik centralny | Mężczyzna | Sn-P Brąz złoto pokryty |
| Kobieta | Beryliowa miedź, pokryta złotem | |
| Pozostałe części metalowe | Płytki miedziane | |
| Pozostałe stali nierdzewnej | ||
| Izolacja | PTFE | |
| Pierścień pieczęci | Kauczuk krzemowy | |
| Moment parzenia | 00,5-0,7 N.m. | |
Charakterystyka produktu:
1. Niski VSWR (spadek napięcia na fali): złącza SSMA mają zazwyczaj bardzo niskie wartości VSWR, co wskazuje na wysoką wydajność transmisji i minimalne odbicie sygnału.
2. Rodzaj płci: Podobnie jak inne złącza koaksialne, złącza SSMA są dostępne w rodzajach męskich (plug) i żeńskich (receptacle).
3Stabilne połączenie: obejmują one mechanizmy takie jak połączenia z nićmi lub urządzenia do naciskania, aby zapewnić mocne i powtarzalne połączenie.
Zastosowanie:
1Pomiar i instrumentacja: analizatory sieci, analizatory widma i inne urządzenia do precyzyjnego testowania wykorzystują konektory SSMA w celu zminimalizowania strat sygnału.
2Przemysł medyczny: w zaawansowanych urządzeniach diagnostycznych, takich jak skanery MRI (magnetic resonance imaging) i CT (computed tomography), wykorzystywane są łączniki SSMA.
3Systemy bezpieczeństwa: W systemach nadzoru bezpieczeństwa są one używane do podłączenia kabli przesyłowych do kamer i innych urządzeń monitorujących.
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
UWAGA:
Możemy dostarczyć ponad 1000 rodzajów RF Jeśli nie pasuje do Twojej prośby, skontaktuj się z nami.
