Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze koncentryczne SMA RF | Włócznienie: | Niklowane |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | izolatory: | PTFE |
| Zastosowanie: | Kuchenka mikrofalowa | Materiał: | Stal nierdzewna |
| High Light: | Kobieta łącznik RF ze stali nierdzewnej SMA,Mikrostryp SMA Kobieta łącznik RF,Niclek SMA Female RF Connector |
||
Seria SMA to kompaktowy, wysokiej częstotliwości łącznik koaksjalny RF opracowany i produkowany zgodnie z MIL-C-39012.Jako jeden z najczęściej stosowanych łączników koaksjalnych RF w różnych dziedzinach komunikacji mikrofalowej i urządzeń pomiarowychNasze wysokiej wydajności złącza SMA mogą działać do 20 GHz.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 335VRMS* | |
| Włókna elektryczne Wzór napięcia | 1000VRMS* | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Centralny konduktor | ≤ 3,0 mΩ |
| Zewnętrzny przewodnik | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
| Charakterystyka materiału i mechaniczna: | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Beryllium brązowy | Złote | |
| Odporny kontakt | Beryllium brązowy | Pozostałe | |
| Skórka/obudowa | Z miedzi | Złote | |
| Skórka/obudowa | Stal nierdzewna | Pasywizowane | |
| Izolacja | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Moment obrotowy | 00,79 - 1,13 N.m. | ||
| *Inne materiały i powłoki wykończeniowe mogą być dostosowane | |||

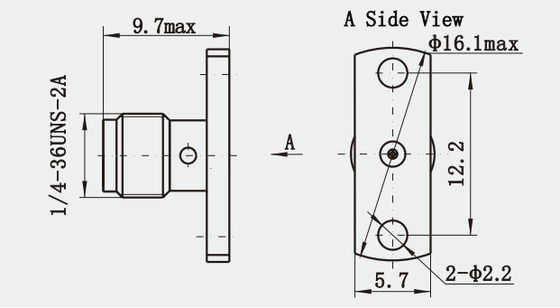

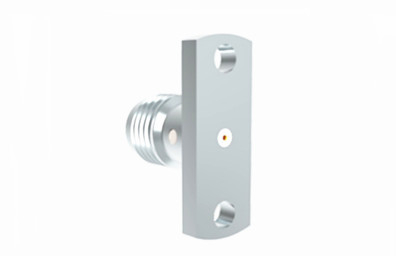

Rysunek i więcej zdjęć
Włókna z niecodziennej stali niczelkowanej SMA Female RF Connector:
(jednostka: mm)
Zalety:
1Doskonała wydajność elektryczna: w zakresie częstotliwości pracy złącza SMA zapewniają niską stratę zwrotną (dobre dopasowanie impedancji), niską stratę wstawienia,i dobry współczynnik fali stałej napięcia (VSWR).
2. Stabilność mechaniczna: złącza SMA wykorzystują mechanizm sprzężenia z nićami, który zapewnia silną stabilność połączenia i powtarzalność.
3Odporność na korozję: zastosowanie materiału ze stali nierdzewnej zapewnia złącza SMA o wysokiej odporności na korozję, co czyni je odpowiednimi do pracy na zewnątrz lub w trudnych warunkach.
Zastosowanie:
1Systemy łączności mikrofalowej: w systemach łączności punkt-punkt i satelitarnej, łączniki SMA są używane do wysokiej wydajności transmisji sygnału.
2. Sprzęt do badań:Złącza SMA są powszechnie stosowane w urządzeniach badawczych RF, takich jak analizatory sieci i analizatory widma, ponieważ mogą obsługiwać sygnały o wysokiej częstotliwości bez nadmiernej utraty wstawiania.
3. Systemy radarowe i nawigacyjne: w systemach radarowych i aplikacjach nawigacyjnych GPS łączniki SMA mogą być używane do łączenia anten i innych komponentów wysokiej częstotliwości.
