Szczegóły Produktu:
Zapłata:
|
Pozycja: | Złącze SMA RF | Włócznienie: | Niklowane |
---|---|---|---|
Płeć: | Mężczyzna | Impedancja: | 50Ω |
Częstotliwość: | Prąd stały ~ 18 GHz | Życie: | 500 cykli |
Ciało: | proste | Zastosowanie: | Audio/Wideo/Mikrofalówka |

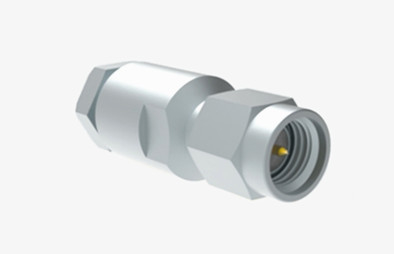

High Light: | MF30A Kabel SMA RF Connector,Male SMA RF Connector |
Kluczowe cechy:
1Kompaktny projekt: złącze SMA jest miniaturowym złączem koaksjalnym o wysokiej częstotliwości, dzięki czemu jest idealne do zastosowań o ograniczonej przestrzeni.
2szeroki zakres częstotliwości: złącza SMA mogą obsługiwać szeroki zakres częstotliwości, zazwyczaj od prądu stałego do 18 GHz, a niektóre specjalistyczne złącza SMA mogą nawet działać na wyższych częstotliwościach,na przykład 260,5 GHz.
3Wysoka wydajność: złącza SMA wykazują doskonałą wydajność elektryczną, charakteryzującą się niską stratą wstawienia, wysoką stratą zwrotu i dobrym współczynnikiem fali stałej napięcia (VSWR).
4Wysoka niezawodność: dzięki wysokiej jakości konstrukcji i standardom produkcji (takich jak MIL-C-39012), złącze to jest bardzo niezawodne i nadaje się do wymagających zastosowań wojskowych i lotniczych.

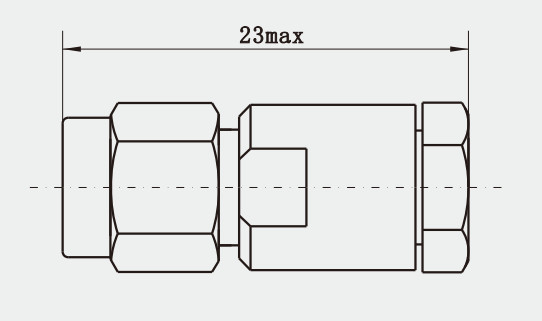

Specyfikacja łączników SMA RF:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
Interfejs zgodnie z | IEC 60169-15 |
Impedancja | 50Ω |
Zakres częstotliwości | Prąd stały do 18 GHz |
Utrata wstawienia | ≤ 0,30 dB |
VSWR | ≤1,2 ((DC-6GHz) |
Odporność na izolację | ≥ 5000MΩ |
Odporność centrum kontaktowego | ≤3mΩ |
Odporność na kontakt zewnętrzny | ≤ 2mΩ |
Cykl rozmnażania | ≥ 500 |
Zakres temperatury | -65-+165°C |
Elektryczne | PTFE |
Zastosowanie:
1Komunikacja mikrofalowa: w nadajnikach mikrofalowych, łączach mikrofalowych i sprzęcie satelitarnej komunikacji, łączniki SMA są używane do łączenia kabli skoaksialnych w ścieżce sygnału.
2. Sprzęt testowy i pomiarowy: Sprzęt testowy o wysokiej częstotliwości, taki jak analizatory sieci, analizatory widma i generatory sygnałów, wykorzystuje łączniki SMA do interfejsów wejścia i wyjścia sygnału.
3Systemy radarowe: W systemach radarowych wojskowych i meteorologicznych łączniki SMA mogą być używane do łączenia linii sygnałowych o wysokiej częstotliwości między antenami a powiązanymi sprzętami elektronicznymi.
4Komunikacja bezprzewodowa: łączniki SMA są powszechnie stosowane w routerach bezprzewodowych, stacjach bazowych i innych urządzeniach komunikacyjnych bezprzewodowych do połączeń antenowych i przekazywania sygnałów.
Więcej informacji oSMA Mężczyzna z łącznikiem RF:
Katalog produktów:
Adapter RF |
łącznik SMA RF |
Połączenie radiowe SSMP |
Połączenie TNC RF |
Złącze RF typu N |
Złącze RF MCX/MMCX |
Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Zestawy kabli RF |
Przewodnik fal do adaptera koaksjalnego |
Ściany hermetyczne ze szkła do metalu |
Złącze serii J30J |
Złącza obrotowe mikrofalowe |
Produkt powiązany
1.SMA Kobiety z podłączeniami RF do PCB
2.SMA 4 otwory Flance Mount Prawy kąt łączników koaksów RF
Numer modelu | L | L1 | L2 | D | Uwaga: |
SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Złote 18GHz SMA Złącza pod kątem prostym
Model nr. | L | L1 | Uwaga: |
SMA-KWHD | 13.5 | 3.9 | |
SMA-KWHD9 | 11.5 | 1.9 | |
SMA-KWHD11 | 15.6 | 6 |
4.SMA Kobiety Panel PCB Solder Mount RF złącza
Model nr. | L | D | D1 | Uwaga: |
SMA-KHD9 | 2 | 1.3 | 1.4 | |
SMA-KHD9A | 1.8 | 0.8 | 0.9 |
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
