Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze koncentryczne RF SMP | świadectwo: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Długość życia: | 500 cykli | Płeć: | Mężczyzna/wtyczka |
| Budowa ciała: | proste | Materiał: | Mosiądz |
| Metoda montażu: | Mocowanie kołnierzowe | Platerowanie: | Pozłacane |
| Niezależność: | 50 omów | ||
| High Light: | Złącze RF z mosiądzu,Połączenie RF dla płaszczyzny męskiej,Izolacja Konweksowy łącznik SMP RF |
||

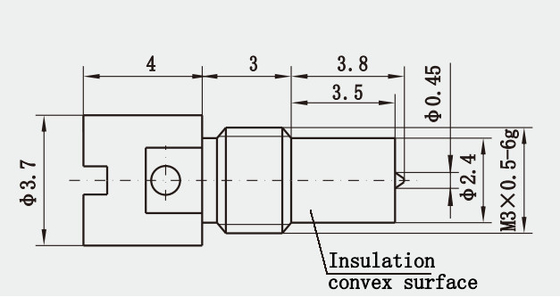

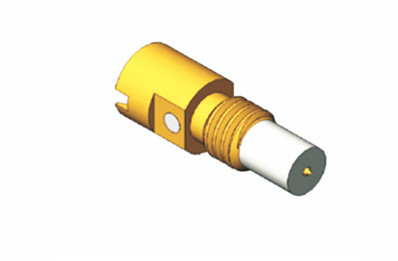

SMP Mężczyzna Przebiór PCB Mount RF Connector z izolacji wypukłej powierzchni
Interfejs SMP to kompaktowy złącze o podobnej wielkości do złączy MMCX, ale działa w zakresie częstotliwości od DC do 40 GHz.Seria interkonekcji SMP wykorzystuje pływające adaptery kobiece do kobiecej (powszechnie znane jako kule) dla płyt układowych z męskimi złączami PCB SMPTa solidna konstrukcja i zdolność do tolerowania błędnego wyrównania promieniowego i osiowego umożliwiają rozwiązania ślepego połączenia.
1Wydajność wysokiej częstotliwości: złącza SMP mają niską stratę wstawiania i stratę odbicia w zakresie wysokiej częstotliwości, co może wspierać szybką transmisję danych i szerokopasmową transmisję sygnału.
2Kompaktna konstrukcja: złącza SMP są stosunkowo małe w porównaniu z innymi złączami koaksjalnymi, odpowiednie do zastosowań o ograniczonej przestrzeni.
3. Różne formy konstrukcyjne: interfejs wciskujący może spełniać wymagania klienta dotyczące szybkiego montażu i testowania; pełna struktura wyładowania złącza SMP ma doskonałą niezawodność mechaniczną,spełniać wymagania całego systemu dotyczące wibracji i uderzeńPonadto złącza RF serii SMP mają również różnorodne struktury, takie jak montaż przez ścianę, montaż flansem i spiekanie szkła.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
|
Odporność środkowa |
Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF typu N |
| Połączenie TNC RF |
| Złącze RF MCX/MMCX |
| Połączenie BNC RF |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMPJeśli nie macie potrzebnego zestawu kabli, możemy zaprojektować i wyprodukować taki, który spełni wasze specyfikacje!
