Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | SMP samiec z łącznikiem RF | Materiał korpusu: | Stal nierdzewna |
|---|---|---|---|
| Kolor: | Pasywowany | Płeć: | Mężczyzna |
| Impedancja: | 50 omów | Męski interfejs: | Ograniczone zatrzymanie |
| Rodzaj: | Adapter SMP RF | Pozostałe: | proste |

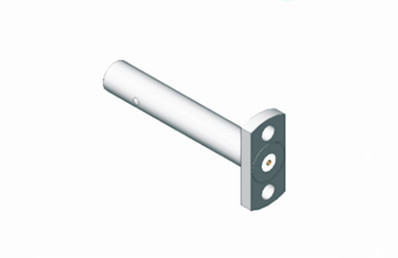

SMP Male 50Ohm Limited Detent Nieczołowa Wtyczka RF,Głębokość zaangażowania:2.79
SMP to kompaktowy, przenośny RF koaksjalny adapter łącznika, który może pochwalić się kilkomakonstrukcja lekkaJego częstotliwość operacyjna może sięgać nawet 30GHz (z naszym wysokiej wydajności SMP konektor, może nawet osiągnąć 40GHz),i wtyczka posiada trzy formularze interfejsu: całkowita, ograniczona i gładka (w tym przy hamowaniu).Te różne formy interfejsów mogą spełniać wymagane ruchy osiowe lub promieniowe ślepego sparowania w połączeniu łączy szerokopasmowych z łącznikami szerokopasmowymiJest idealny do instalacji wymagających wysokiej niezawodności i intensywności modułowej.
Rysunek zarysu ((mm)
| Model nr. | Opis |
| SMP-JFD116G |
SMP męski złącze RF, stal nierdzewna, ograniczony rozładowanie |
| Ogólna specyfikacja adaptera z łącznikiem SMP | ||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napęd nominalny
|
170VRMS ((na poziomie morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS ((na poziomie morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
|
Przewodnik zewnętrzny
|
normalne≤2,5mΩ, hermetycznie zamknięte ≤4mΩ
|
||
|
Przewodnik centralny
|
normalne≤6mΩ, hermetycznie zamknięte ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | |
| VSWR dla złącza prostego |
≤ 1.25
|
≤ 1.3 | ≤ 1.5 | |
| VSWR dla łącznika prawego anioła | ≤ 1.3 | |||
| VSWR dla adaptera | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| Centralny konduktor | Mężczyzna |
Brąz Sn-P
|
pokryte złotem | |
| Kobieta |
brąz beryliowy
|
pokryte złotem | ||
|
Elastyczny kontakt
|
brąz beryliowy
|
pokryte złotem | ||
|
Pozostałe części metalowe
|
Pozłata mosiądz, pasywna stal nierdzewna
|
|||
|
Izolatory
|
Sintering szkła/PTFE/PEI
|
|||
|
Wskaźnik przecieków dla
hermetycznie uszczelniony złącze
|
1.01325×10-³Pa·cm³/s
|
|||
UWAGA:
Mamy ponad 1000 rodzajówAdaptory SMP dla kobiet i mężczyzndo wyboru, jeśli nie znajdziesz produktu, którego używasz,
Proszę o pełny katalog, przyjmujemy wymiary na zamówienie.
Kategoria produktu:
1łączniki RF, adaptery (przewód prądowy do 110 GHz)
2. Zestawy kabli radiowych i przewodników fal
3. Przewodnik fal do adapterów koaksjalnych
4. Zintegrowane łączniki (RF&DC)
5. Mikro prostokątny złącze ((J30J,Micro D-sub)
6. Szkło-metal hermetyczne uszczelniacze, nagłówki, przewody zasilające (RF & DC)
7. Mikrowave Rotary Joints
8Produkty ODM
