Szczegóły Produktu:
Zapłata:
|
| Złącze: | SMP | Nazwa produktu: | Złącze męskie SMP hermetycznie zamknięte |
|---|---|---|---|
| Płeć: | Mężczyzna | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
| Impedancja: | 50 Ω | Formularz interfejsu: | Ograniczony zaczep/gładki otwór |
| Szkło: | 7052 7070 | Hermetyczność: | ≤1,01325*10^-3 Pa.cm^3/s |
| High Light: | Wtyczka RF na PCB,SMP Hermetycznie uszczelniony samiecki wtyczka RF,40GHz SMP RF Connector |
||

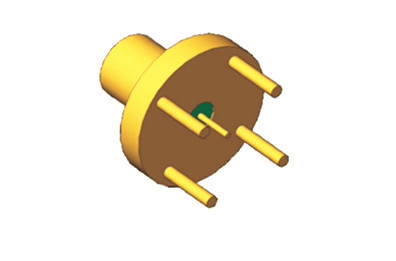

Premium SMP hermetycznie uszczelniony samiecki wtyczka RF do montażu PCB: wyższa łączność i niezawodność
SMP to kompaktowy łącznik koaksjalny RF, który oferuje małe rozmiary, lekką wagę, lepszą wydajność sejsmiczną i szeroką przepustowość operacyjną.Z zakresem częstotliwości operacyjnej do 30 GHz (nasz złącze SMP może nawet osiągnąć 40 GHz), wtyczka posiada trzy opcje interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory (z hamowaniem).i adaptery seryjne zapewniają niezawodne rozwiązania wzajemnego połączenia dla urządzeń typu board-to-boardIdealne do zastosowań w wymagających, niezawodnych i modułowo intensywnych instalacjach.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤4mΩ |
| Przewodnik centralny | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brąz, pokryty złotem |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |

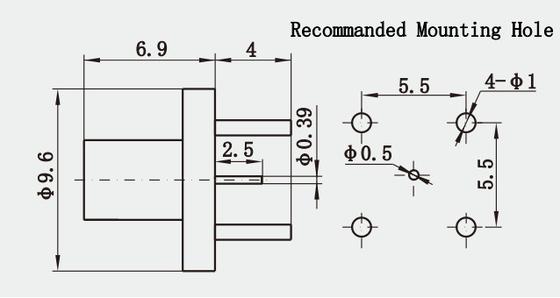

Szczegółowy rysunek
Wnioski
Połączenia o wysokiej gęstości: połączenia SMP charakteryzują się małą wielkością i lekką wagą, co sprawia, że nadają się do instalacji o dużej gęstości, takich jak instalacje płytkowo-płytkowe, stożkowe,i inne zastosowania.
Szeroki zakres częstotliwości: zakres częstotliwości pracy złączy SMP może sięgać nawet 30 GHz lub nawet 40 GHz, co czyni je odpowiednimi do różnych zastosowań o wysokiej częstotliwości.
Wyższa wydajność sejsmiczna: złącza SMP mają doskonałą wydajność sejsmiczną, zapewniając stabilne połączenia w warunkach drgań i wstrząsów.
Wielokrotne opcje interfejsu: wtyczki SMP oferują trzy formy interfejsu - pełne odciskanie, ograniczone odciskanie i gładkie otwory (w tym z hamulcem),umożliwienie użytkownikom wyboru najbardziej odpowiedniej formy interfejsu na podstawie ich wymagań.
Wysoka niezawodność: Wykonane z wysokiej jakości materiałów i poddane ścisłej kontroli jakości i testowaniu, złącza SMP zapewniają niezawodną pracę w wymagających zastosowaniach wymagających wysokiej niezawodności.
Cechy i korzyści
| Złote |
| Subminiatura |
| Prąd stały do 40 GHz |
| Kompaktowy rozmiar |
| Połączenie naciskowe lub przyciskowe |
| Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory |
| PCB i złącze do montażu kabli |
| Wybór mężczyzny i kobiety, prosty i prawy kąt |
| Wersje montażu kablowego dla materiałów elastycznych i półtwardych |
| Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem |
