Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze koncentryczne RF SMP | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
|---|---|---|---|
| Impedancja: | 50 Ω | Certyfikat: | CE Rohs |
| Płeć: | Jacek | Długość życia: | 500 cykli |
| Budowa ciała: | proste | Rodzaj kabla: | CXN3506 |
| Metoda montażu: | Mocowanie kołnierzowe | ||
| High Light: | Prostowy łącznik koaksjalny RF,CXN3506 Złącze RF z gniazdka kablowego,Bezszwedzony złącze RF |
||

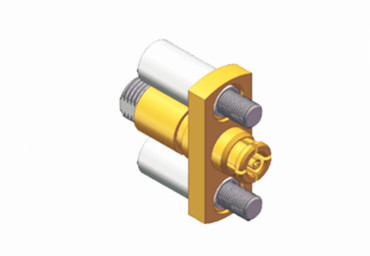

Wysokiej jakości łącznik RF z gniazdkiem do kabla CXN3506 - idealny do bezproblemowych połączeń RF
SMP to kompaktowy łącznik koaksjalny RF, który oferuje małe rozmiary, lekką wagę, doskonałą wydajność sejsmiczną i szeroką przepustowość operacyjną.Jego częstotliwość operacyjna może sięgać 30 GHz (nasze produkty z łącznikiem SMP mogą nawet osiągnąć 40 GHz), a wtyczka posiada trzy formy interfejsów: pełne rozluźnienie, ograniczone rozluźnienie i gładki otwór (w tym z hamulcem).i inne pola, co czyni go niezbędnym elementem nowoczesnych wysokowydajnych systemów mikrofalowych.
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤ 2,5 mΩ, uszczelniające ≤ 4 mΩ |
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/ | |

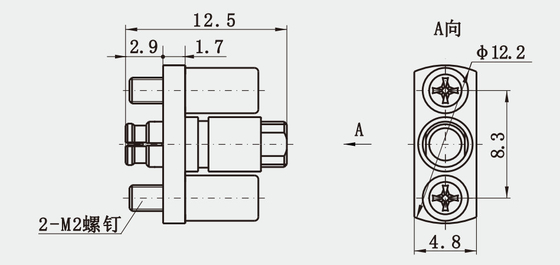

| Numer modelu | L ((mm) | D ((mm) | Rodzaj kabla | Uwaga: |
| SMP-KWF506-11 | 8.3 | 13.2 | CXN3506 | Flanca z swobodnym obrotowaniem 360° |
| SMP-KWF506-13 | 13.2 | 17.2 | CXN3506 | Flanca z swobodnym obrotowaniem 360° |
Cechy i korzyści:
Złącze prądu stałego do częstotliwości 40 GHz jest podminiaturowym złączem koaksjalnym RF, który oferuje kompaktowy rozmiar i doskonałą wydajność sejsmiczną.Dostępny jest w wersjach montażu kablowego dla elastycznych i półtwardych materiałów kablowychłącznik jest pokryty złotem i jest dostępny w opcjach typu normalnego i hermetycznego, z opcjami montażu flanszowego i montażu w przędze.oferuje mężczyzn i kobiety, opcje prostych i prostych kątów, z trzema formami interfejsów: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory.
Zastosowanie:
Instrumentacja odnosi się do stosowania instrumentów i urządzeń do pomiaru, monitorowania, kontroli lub analizy fizycznych wielkości lub procesów.ciśnienie, wilgotności i innych czynników środowiskowych, a także instrumentów do monitorowania i kontroli procesów przemysłowych.
Katalog produktów:
| Adapter RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Zestawy kabli RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Szczegóły dotyczące opakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówZłącze SMP, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTak.
