Szczegóły Produktu:
Zapłata:
|
| Opis: | Złącza SMK z falą milimetrową | Kluczowe cechy: | Złącza panelu kołnierzowego z 4 otworami |
|---|---|---|---|
| Platerowanie: | Pozłacany | izolator: | PTFE |
| Budowa ciała: | proste | Materiał: | Mosiądz |
| Kolor: | Złoty | Płeć: | Jacek |
| High Light: | SMP RF Connector 4 Otwór,Połączenie męskie serii SMP,Mikrostrip RF Plug Male Connector |
||

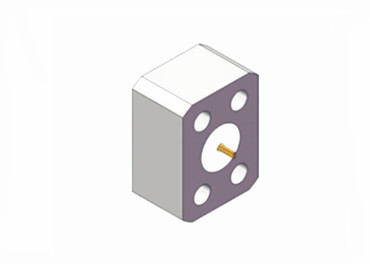

Wysokiej wydajności łącznik męski serii SMP: 4-dziurkowy mocowany płaszcz z wtyczką mikrofalową RF dla optymalnej transmisji sygnału
Wprowadzenie połączenia męskiego serii SMP: 4-dziurkowy mocowany płaszczyk z wtyczką mikrofalową RF, zaprojektowany do optymalnej transmisji sygnału.Ten miniaturowy przenośny RF koaksjalny adapter łącza ma kompaktowy rozmiar, lekką konstrukcję i doskonałą działanie sejsmiczne.z zakresem częstotliwości operacyjnej do 30 GHz (nasz wysokiej wydajności złącza SMP może nawet osiągnąć 40 GHz).
Wtyczka jest dostępna w trzech formach interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory (w tym rękawiczki do łapania).Te różne opcje interfejsu spełniają wymagane ruchy osiowe lub promieniowe dla ślepego sparowania w łącznikach szerokopasmowychIdealny do instalacji wymagających wysokiej niezawodności i intensywności modułowej.
Interfejs z łącznikiem w stylu SMP zawiera wewnętrzny komponent kobiecy do kobiecego znany jako kula lub ślepy mat, wraz z dwoma zewnętrznymi panelami, obwodami lub pojemnikami zamontowanymi na kablu zwanymi płaszczami.System ten eliminuje konieczność używania nici, dzięki czemu łatwo jest go połączyć bez użycia małych kluczyków.Jedną z jego szczególnych cech jest jego zdolność do przyjmowania niewielkich błędów w układzie promieniowym podczas godowania, co byłoby niedopuszczalne w przypadku złączy z nitkami.
Charakterystyka:
Wysoka częstotliwość i szerokość pasma: złącza SMP nadają się do szybkich zastosowań w zakresie transmisji danych i komunikacji, posiadając możliwości wysokiej częstotliwości i szerokości pasma.
Miniaturowana konstrukcja: łączniki SMP mają kompaktowy rozmiar ze względu na ich miniaturowaną konstrukcję, dzięki czemu nadają się do użytku w środowiskach o ograniczonej przestrzeni.
Duża niezawodność: złącza SMP wykorzystują niezawodne metody podłączenia w celu zapewnienia stabilnej i niezawodnej transmisji sygnału, zmniejszając wpływ podłączenia i odłączenia złącza.
Doskonała wydajność osłony: złącza SMP mają zazwyczaj metalowe obudowy lub konstrukcje osłony, które skutecznie tłumią zakłócenia elektromagnetyczne, zwiększając jakość sygnału.
Wielokrotne opcje kanałów: złącza SMP oferują różne opcje kanałów w celu spełnienia różnych wymagań w zakresie transmisji sygnału.
Wysoka trwałość: złącza SMP są zazwyczaj wykonane z trwałych materiałów, zapewniając dobrą trwałość i długą żywotność.
Wygodne i łatwe w obsłudze: złącza SMP stosują zazwyczaj metody podciągania lub bezpośredniego wstawiania, zapewniając łatwe podłączenie i odłączenie oraz prostą obsługę.
Specyfikacja:
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały - 40 GHz |
| Poziom napięcia | 250 VRMS (maksymalny poziom morza) |
| Dielektryczne napięcie odporne | 750 VRMS (maksymalny poziom morza) |
| Wskaźnik fali napięcia stałego VSWR |
≤ 1,05 + 0,005f |
| Odporność kontaktowa | Przewodnik centralny ≤ 3,0 mΩ |
| Zewnętrzny przewodnik ≤ 2,0 mΩ | |
| Odporność na izolację | ≥ 5000 MΩ |
| Wewnętrzny przewodnik | Wtyczka męska: mosiądz, pokryta złotem |
| Female Jack: BeCu, Złote | |
| Odporny kontakt | BeCu, pokryte niklem |
| Korpus / Skrypt / Obudowa | Płytki miedziane, pokryte złotem Stal nierdzewna, pasywna |
| Izolacja | PEI |
| Gasketa | Kauczuk silikonowy |
| Temperatura | -55°C ~ +125°C |
| Trwałość | 500 cykli |
| Moment obrotowy | 00,79 ~ 1,13 Nm |
Zastosowanie:
Wysokiej prędkości przesyłania danych: ze względu na wysoką częstotliwość i możliwości szerokości pasma, złącza SMP są szeroko stosowane w scenariuszach wymagających wysokiej prędkości przesyłu danych, takich jak centra danych,komputerowanie w chmurze, i komunikacji sieciowej.
Elektronika użytkowa: złącza SMP są również powszechnie stosowane w produktach elektronicznych, takich jak smartfony, tablety i aparaty fotograficzne,do łączenia różnych modułów i płyt obwodowych w celu umożliwienia transmisji sygnału i zasilania.
Lotnictwo kosmiczne i wojskowe: ze względu na ich kompaktową konstrukcję i niezawodność, złącza SMP są szeroko stosowane w przemyśle lotniczym i wojskowym, w tym do łączenia czujników, systemów radarowych,i urządzeń komunikacyjnych.
Urządzenia medyczne: Złącza SMP odgrywają kluczową rolę w urządzeniach medycznych, łącząc różne instrumenty medyczne, urządzenia obrazowe i systemy podtrzymujące życie, umożliwiając dokładną diagnozę i leczenie.
Automatyka przemysłowa: łączniki SMP są szeroko stosowane w automatyce przemysłowej do łączenia sterowników sterowania sterowanymi, czujników, siłowników i innych urządzeń do monitorowania i sterowania procesami przemysłowymi.
Elektronika motoryzacyjna: Wraz z rozwojem technologii elektroniki motoryzacyjnej złącza SMP odgrywają istotną rolę w systemach elektronicznych samochodowych, łączących systemy rozrywki w samochodzie,systemy nawigacyjne, systemy kontroli bezpieczeństwa i wiele innych.
UWAGA:
Mamy ponad 10 000 rodzajówAdaptory RF,Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z nami.To jest....
