Szczegóły Produktu:
Zapłata:
|
| Materiał korpusu: | Mosiądz | Impedancja: | 50 omów |
|---|---|---|---|
| Kolor: | Pozłacany | Budowa ciała: | proste |
| Rodzaj: | Żeński adapter RF SMP | Siła zaangażowania: | 45N Maks |
| Siła rozłączenia: | 9N min | Trwałość: | 500 cykli |
| Temperatura pracy: | -55 do +125°C | ||
| High Light: | Złącze gniazda RF,SMP Kobietowy złącze gniazda RF,Kompaktny złącze SMP RF |
||

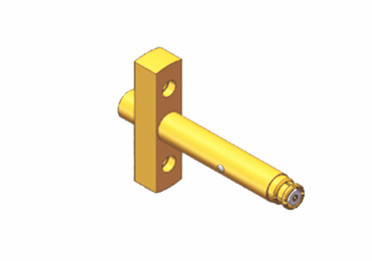

Wyższa wydajność SMP Kobieta 2 otwory Flance Mount RF Socket Connector: Niezawodny, kompaktowy i wysokiej jakości
SMP to miniaturowy łącznik koaksjalny RF, który zapewnia doskonałą wydajność dzięki małym rozmiarom, lekkiej konstrukcji i wyższej odporności sejsmicznej.Posiada szeroki zakres częstotliwości operacyjnych do 30GHz (z naszym wysokiej wydajności SMP złączaWtyczka posiada trzy formy interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwory (w tym z rękawicą z łapką)Te różne formy interfejsów są zaprojektowane w celu uwzględnienia wymaganego ruchu osiowego lub promieniowego do ślepego sparowania w zastosowaniach łącza łącza szerokopasmowego.
Złącze SMP jest idealnym rozwiązaniem dla wysokiej niezawodności instalacji zintegrowanych modułami, zapewniając niezawodną łączność w kompaktowym kształcie.
| Ogólna specyfikacja adaptera z łącznikiem SMP | ||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napęd nominalny
|
170VRMS ((na poziomie morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS ((na poziomie morza)
|
|||
|
Odporność na izolację
|
≥ 5000MΩ
|
|||
|
|
Przewodnik zewnętrzny
|
normalne≤2,5mΩ, hermetycznie zamknięte ≤4mΩ
|
||
|
Przewodnik centralny
|
normalne≤6mΩ, hermetycznie zamknięte ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | |
| VSWR dla złącza prostego |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR dla łącznika prawego anioła | ≤ 1.3 | |||
| VSWR dla adaptera | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR inne | ≤ 1.3 | |||
| Centralny konduktor | Mężczyzna |
Złoża cynkowo-fosforowe brązowe/kowar
|
pokryte złotem | |
| Kobieta |
brąz beryliowy
|
pokryte złotem | ||
|
Elastyczny kontakt
|
brąz beryliowy
|
pokryte złotem | ||
|
Pozostałe części metalowe
|
miedzi/brązu beryliowego/stopy Kovara/stopy miedzi/stały nierdzewnej pasywizowane
|
|||
|
Izolatory
|
Sintering szkła/PTFE/PEI
|
|||
|
Wskaźnik przecieków dla
hermetycznie uszczelniony złącze
|
1.01325×10-3 Pa·cm3 /s
|
|||
Charakterystyka:

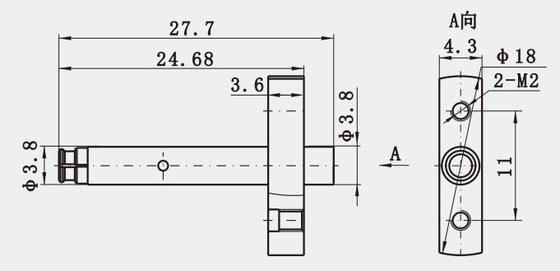

Rysunek
Wyższa wydajność SMP Kobieta 2 otwory Flance Mount RF Socket Connector: Niezawodny, kompaktowy i wysokiej jakości
Zainstalować Wprowadzenie:
UWAGA:
Mamy ponad 1000 rodzajówAdaptory SMP dla kobiet i mężczyzndo wyboru, jeśli nie znajdziesz produktu, którego używasz,
Proszę o pełny katalog, przyjmujemy wymiary na zamówienie.
Kategoria produktu:
1łączniki RF, adaptery (przewód prądowy do 110 GHz)
2. Zestawy kabli radiowych i przewodników fal
3. Przewodnik fal do adapterów koaksjalnych
4. Zintegrowane łączniki (RF&DC)
5. Mikro prostokątny złącze ((J30J,Micro D-sub)
6. Szkło-metal hermetyczne uszczelniacze, nagłówki, przewody zasilające (RF & DC)
7. Mikrowave Rotary Joints
8Produkty ODM
