Szczegóły Produktu:
Zapłata:
|
| Materiał korpusu: | Mosiądz | Impedancja: | 50 omów |
|---|---|---|---|
| Kolor: | Pozłacany | Budowa ciała: | Prosty kąt |
| Rodzaj: | Męski adapter RF SMP | Metoda montażu: | Niewidomy kolega |
| Siła zaangażowania: | 45N Maks | Siła rozłączenia: | 9N min |
SMP Męski kątowy sworzeń Gładki otwór Hermetyczny interfejs Głębokość 2,79
Złącza SMP RF mają subminiaturowy interfejs, który jest podobny do złączy MMCX, ale oferuje zakres częstotliwości od DC do 40 GHz.Subminiaturowe złącza SMP są powszechnie stosowane w zminiaturyzowanych modułach koncentrycznych o wysokiej częstotliwości i są dobrze sprawdzone, oferując wysoki poziom elastyczności w zakresie tolerancji wyrównania.Jest oferowany zarówno w stylu łączenia wciskanego, jak i zatrzaskowego, dostępny w dopasowanej parze kabel-płyta, strona wtyczki może być dostarczona pod kątem prostym lub prostym z możliwością zakończenia do 0,047 ”lub 0,086”, pół - sztywny lub dopasowujący się kabel koncentryczny.Złącza Xi'an Elite Electronic SMP nadają się do szerokiej gamy zastosowań typu płytka-płytka i kabel-płytka do 40 GHz.
| Ogólna specyfikacja adaptera złącza SMP | ||||
|
Impedancja
|
50 Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|||
|
Napięcie znamionowe
|
170VRMS (na poziomie morza)
|
|||
|
Dielektryki Odporność na napięcie
|
500VRMS (na morzu)
|
|||
|
Rezystancja izolacji
|
≥5000MΩ
|
|||
|
|
Przewód zewnętrzny
|
normalny ≤2,5 mΩ, hermetycznie zamknięty ≤4 mΩ
|
||
|
Konduktor centralny
|
normalny ≤6mΩ, hermetycznie zamknięty ≤26mΩ
|
|||
| Zakres częstotliwości | Prąd stały ~ 18 GHz | 18 ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| VSWR dla złącza prostego |
≤1,25
|
≤1,3 | ≤1,4 | |
| VSWR dla prawego złącza kątowego | ≤1,3 | |||
| VSWR dla adaptera | ≤1,25 | ≤1,3 | ≤1,4 | |
| VSWR inne | ≤1,3 | |||
| dyrygent centrum | Mężczyzna |
Cyna Brąz Fosforowy/Stop Kovar
|
pozłacany | |
| Płeć żeńska |
brąz berylowy
|
pozłacany | ||
|
Elastyczny kontakt
|
brąz berylowy
|
pozłacany | ||
|
Skorupa i inne części metalowe
|
mosiądz/brąz berylowy/stop Kovar/stop miedzi, stal nierdzewna pasywowana
|
|||
|
izolatory
|
spiekanie szkła/PTFE/PEI
|
|||
|
Współczynnik wycieku dla
hermetycznie zamknięte złącze
|
1,01325×10-3 Pa·cm3/s
|
|||
Cechy:
* Zdolność do wytrzymania niewspółosiowości promieniowej/osiowej
* Konfiguracje do montażu na płycie, do wymiany w terenie, typu bullet, hermetyczne i ze złączami kablowymi
* Dostępne niestandardowe złącza

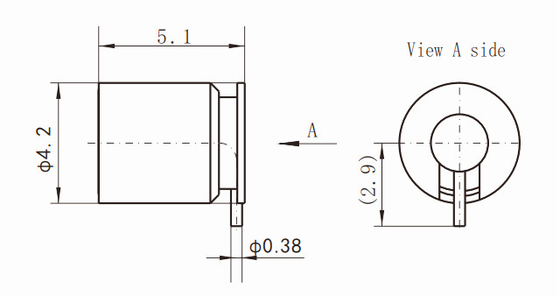

Zarys rysunku
SMP Męski kątowy sworzeń Gładki otwór Hermetyczny interfejs Głębokość 2,79
Powiązane hermetycznie zamknięte złącza SMP
1.
| SMP(M)-JHD1-JH | Męski ograniczony zatrzymany | Hermetyczne, Łączenie obwodowe Głębokość interfejsu 2,79 |
2.
| SMP(M)-JHD160-JH | Męski ograniczony zatrzymany | Hermetyczne, głębokość styku 18 z możliwością klejenia |
3.
| SMP(M)-JHD199-JH | Męski ograniczony zatrzymany | Hermetyczny, głębokość interfejsu 1,7 Możliwość klejenia |
4.
| SMP(M)-JHD487-WP | Męski ograniczony zatrzymany | Hermetyczny, Głębokość interfejsu 2,79 |
Zainstaluj wprowadzenie:
UWAGA:
Mamy ponad 1000 rodzajówAdaptery żeńskie męskie SMPdo wyboru, jeśli produkt, którego używasz nie zostanie znaleziony,
prosimy o kontakt w celu uzyskania pełnych katalogów.Niestandardowe wymiary są akceptowane.
