Szczegóły Produktu:
Zapłata:
|

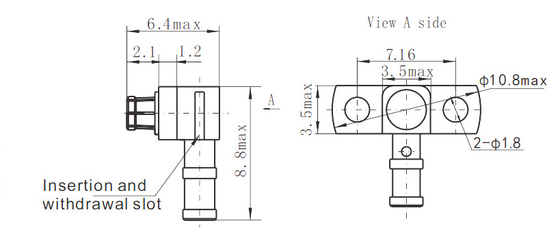

| Wysokość: | Maks. 8,8 mm | Napęd nominalny: | 85VRMS* |
|---|---|---|---|
| Materiał: | Mosiądz | Platerowanie: | Pozłacany |
| Impedancja: | 50 Ω | Zakres częstotliwości: | Prąd stały ~ 50 GHz |
| Interfejs: | Pełna blokada | Długość życia: | 500 cykli |
| High Light: | Złącze RF SMPM 50 Ohm,złącze RF SMPM CXN3657,złącze MF151A SMPM RF |
||
Rodzina połączeń RF odpowiada na potrzeby projektowania małych pakietów.
lub w systemach "blind-mate" "board-to-board" z wykorzystaniem pływającej kuli.
zarówno błędy w układzie promieniowym, jak i osiowym.
Cechy
• Niezawodna wydajność elektryczna do 50 GHz
• Małe opakowanie
• Styły parzenia z naciśnięciem i zaciskaniem dla szybkiej instalacji
| Charakterystyka elektryczna | |||||
| Impedancja | 50Ω | ||||
| Zakres częstotliwości | DC ~ 60GHz | ||||
| Napęd nominalny | 85VRMS* | ||||
| Włókna elektryczne Wzór napięcia | 250VRMS* | ||||
| Odporność na izolację | ≥ 2000MΩ | ||||
| Odporność środkowa | Przewodnik zewnętrzny | Normalne ≤2mΩ, uszczelniające ≤5mΩ | |||
| Przewodnik centralny | Normalne ≤ 6mΩ, uszczelniające ≤ 25mΩ | ||||
| Prąd stały ~ 18 GHz | 18~26,5 GHz | 26.5 ~ 40GHz | 40~50 GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.4 | |
| Materiał i właściwości mechaniczne | |||||
| Centralny konduktor | Mężczyzna | Sn-P Brąz/Kovar, pokryty złotem | |||
| Kobieta | Beryliowy brąz, pokryty złotem | ||||
| Elastyczny kontakt | Brąz beryliowy, pokryty złotem | ||||
| Pozostałe części metalowe |
Miedzi/Kovar Złote Pasywacja ze stali nierdzewnej |
||||
| Izolatory | Sintering szkła/PTFE/PEI | ||||
| Poziom wycieku produktu hermetycznego | ≤ 1,01325×10-3Pa·cm3/s | ||||
Zastosowanie:
• Anteny
• Z tyłu
• szerokopasmowa łączność
• Bezprzewodowe
• Urządzenia
Szczegóły dotyczące opakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMPM,Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z nami.To jest....
