2.4 Milinetrowa seria fal RF ze stali nierdzewnej z podłączkiem z mikropłytką
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF 2,4 mm | Włócznienie: | Złote/pasywacja |
|---|---|---|---|
| Impedancja: | 50Ω | świadectwo: | ISO-9001-2015 |
| Rodzaj: | Mężczyzna | VSWR: | ≤1,05+0,005f |
| Materiał: | mosiądz/stal nierdzewna | Zakres częstotliwości: | DC ~ 50 GHz |
| Podkreślić: | 2.4 milinetrowy łącznik RF,łącznik RF ze stali nierdzewnej |
||

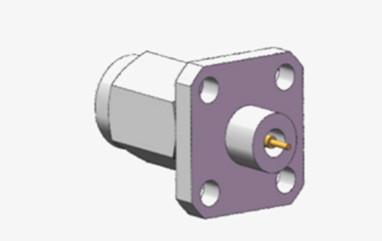

2.4 Milinetrowa seria fal RF ze stali nierdzewnej z podłączkiem z mikropłytką
Złącza 2,4 mm są przykładem zaawansowanych złączy fal milimetrowych (MMW), które działają skutecznie do 50 GHz.znane ze swoich zgrabnych wymiarówW związku z tym systemy te są niezbędne w badaniach mikrowalennych o wysokiej częstotliwości i w wykorzystaniu fal milimetrowych.
W standardowych kontekstach RF i mikrofalowych często używane są precyzyjnie zaprojektowane 50 ohmowe łączniki koaksjalne 2,4 mm.są integralną częścią wielu ustawień testowych i pomiarowych, od łączności komórkowej po połączenia satelitarne, gwarantujące dokładną kompatybilność między urządzeniami i kablami.te złącza są zbudowane, aby wytrzymać iteracyjne użycieSą one zaprojektowane z wykorzystaniem systemu dielektrycznego powietrza i uzupełnione o centralne wsparcie przewodnika wykonane z tworzyw sztucznych o niskiej stratze, co zwiększa ich ogólną wydajność i funkcjonalność.

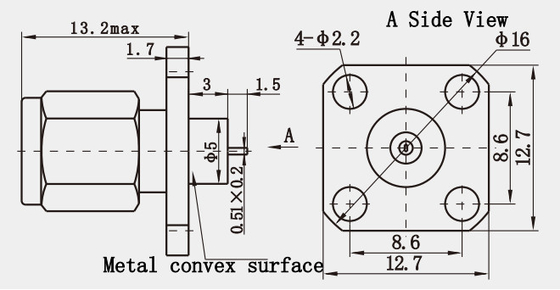

Rysunek zarysu:(mm)
Specyfikacja:
|
Charakterystyka elektryczna
|
||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ̇50 GHz
|
|||
|
Napęd nominalny
|
170VRMS (maksymalny poziom morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
500VRMS (maksymalny poziom morza)
|
|||
|
Odporność na izolację
|
≥ 5000MΩ
|
|||
|
Odporność kontaktowa |
Przewodnik zewnętrzny
|
≤ 2mΩ
|
||
|
Przewodnik centralny
|
≤3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Wymiary interfejsu:
Charakterystyka:
1Trwałość:
Wykonane ze stali nierdzewnej, pasywizowanych materiałów nadwozia i beryliowych miedzianych szpilów kontaktowych, złącze zapewnia trwałość i długoterminową stabilność wydajności.Stal nierdzewna zapewnia również doskonałą odporność na korozję, dzięki czemu nadaje się do stosowania w trudnych warunkach.
2Szeroki zakres zastosowań:
Ten rodzaj złącza ma zastosowanie w wielu dziedzinach, w tym antenach, audio, telewizji i radiu,ze względu na wysoką wydajność i niezawodność spełniające rygorystyczne wymagania połączeń RF w tych obszarach.
Zalety:
| Produkty normalne | Produkty elitarne | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | Prąd stały ~ 65 GHz |
| VSWR | ≤ 1.35 | ≤ 1.3 |
| Trwałość | 300 cykli | > 500 cykli |
Zastosowanie:
1. Aplikacje radiowe
Amatorskie i zawodowe urządzenia radiowe: w zakresie radiowych łączności amatorskiej i radiów CB, 2.Złącza 4mm są używane do łączenia różnych urządzeń radiowych dzięki ich stabilnej wydajności i kompatybilności mechanicznejZapewniają one niezawodną transmisję sygnału i zwiększone bezpieczeństwo połączenia dzięki mechanizmom sprzężenia przymocowanym śrubą.
Zastosowania VHF na morzu: W komunikacji morskiej, zwłaszcza w urządzeniach radiowych o bardzo wysokiej częstotliwości (VHF), preferowane są złącza 2,4 mm ze względu na ich odporność na korozję i wysoką trwałość.Utrzymują wiarygodne działanie w środowisku morskim, aby uniknąć uszkodzeń spowodowanych wodą morską i wilgotnością.
2. Instrumenty i systemy fal milimetrowych
Wysokiej precyzji instrumenty badawcze: złącza 2,4 mm odgrywają kluczową rolę w wysokiej precyzji instrumenty badawcze w laboratoriach i liniach produkcyjnych.połączenia te zapewniają precyzyjną transmisję sygnału i stabilność połączenia, gwarantujące dokładność wyników badań.
Nasze główne produkty:
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
UWAGA:
Mamy ponad 10 000 rodzajówZłącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z nami, podając szczegółyTo jest....
