Połącznik RF mini SMA dla 1# Kablu półsztywnego/prężnego
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Connector | Włócznienie: | Pozłacane |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50Ω |
| Trwałość: | 500 cykli | Body: | Brass |
| Zastosowanie: | Audio/Wideo/Mikrofalówka | Rodzaj: | SSMA |
| Podkreślić: | Mini SMA RF Connector,elastyczny kabel SMA RF Connector,Kobieta SMA RF Connector |
||

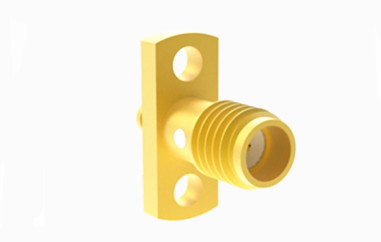

Połącznik RF mini SMA dla kabli 1#połowo sztywnych/prężnych
Złącze koaksjalne RF serii SSMA jest jeszcze bardziej kompaktowym wariantem złącza SMA, znanym ze swoich malejących wymiarów, szerokiego zakresu częstotliwości i wysokiej niezawodności.Ten rodzaj złącza jest szeroko stosowany w różnych sektorach, w tym lotnictwo, lotnictwo kosmiczne i komunikacja mikrofalowa.
Kluczowe cechy:
1Stabilność środowiskowa: złącza SSMA mogą wytrzymać różne warunki środowiskowe, w tym zmiany temperatury, wilgotności, drgań i wstrząsów mechanicznych.
2Łatwa instalacja: ich mniejszy rozmiar i usprawniona konstrukcja sprawiają, że złącza SSMA łatwo instalować i uruchamiać w gęstych lub kompaktowych konstrukcjach.
3. Uniwersalne opcje interfejsu: łączniki SSMA są dostępne w różnych typach interfejsu, takich jak prostokątne, prostokątne i panelowe,aby pomieścić różne układy obwodów i urządzeń.
Specyfikacja łączników RF SSMA:
Uwaga:Częstotliwość stosowania modelu opiera się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektroniczna i materialna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 30 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Przewodnik centralny | Mężczyzna | Złote stopy miedziane |
| Kobieta | Beryllium Złote brązowe | |
| Pozostałe części metalowe | Złote stopy miedziane | |
| Włókna | Zestaw miedziano-niklowany | |
| Izolacja | PTFE | |
| Pierścień pieczęci | Kauczuk krzemowy | |
| Trwałość | 500 cykli | |
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
Zastosowanie:
1Telekomunikacje: w ramach infrastruktury telekomunikacyjnej łączniki SSMA mogą być wykorzystywane do łączenia stacji bazowych i innego sprzętu komunikacyjnego.
2Komunikacja bezprzewodowa: w urządzeniach sieciowych bezprzewodowych, takich jak routery bezprzewodowe i karty sieciowe bezprzewodowe, złącza SSMA ułatwiają szybki transfer danych.
3Przemysł motoryzacyjny: W niektórych zastosowaniach motoryzacyjnych, takich jak systemy komunikacji sieciowej pojazdów, złącza SSMA mogą być stosowane w celu zapewnienia stabilnych połączeń sygnałowych.
Wymiary interfejsu:
Produkt powiązany
1. Mini SMA (SSMA) Mikrostrip serii 2 łącznik z płaszczem otworem
| Model nr. | L | L1 | L2 | L3 | L4 | D | D1 | D2 | D3 |
| SSMA-KFD2 | 15.6 | 3.2 | 2.7 | 4.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD8 | 11.9 | 0 | 2.2 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| SSMA-KFD10 | 11.1 | 0 | 1.4 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| SSMA-KFD19 | 14.4 | 3 | 1.7 | 4.8 | 8.3 | 0.7 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD121 | 14.6 | 3.2 | 1.7 | 4.8 | 8.3 | 0.3 | 4.6 | 12.3 | 2.4 |
| SSMA-KFD133 | 17.5 | 4 | 3.8 | 5.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
2.Przełączniki mini SMA (SSMA) Micro-strip KHD (żonaty PCB)
| Model nr. | Uwaga: |
| SSMA-KHD |
UWAGA:
Mamy ponad 10 000 rodzajówŁączniki SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
