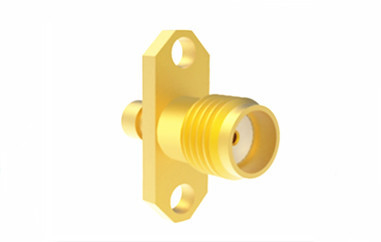

Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze SMA RF | Platerowanie: | Złoto |
|---|---|---|---|
| Vswr: | ≤1.3 | Rodzaj montażu: | Mocowanie kołnierzowe |
| Napięcie robocze: | 335 V rms na poziomie morza | Zakres częstotliwości: | DC do 18GHz |
| Ciało: | Mosiądz | Płeć: | Jack/Kobieta |
SMA RF jest kompaktowym, wysokiej częstotliwości łącznikiem koaksjalnym zaprojektowanym zgodnie z normą MIL-C-39012.wyjątkowe właściwości mechaniczne i elektryczneJest to najczęściej stosowany łącznik koaksjalny RF. Jest on szeroko stosowany w komunikacji mikrofalowej i sprzęcie pomiarowym mikrofalowym.wśród innych dziedzinSeria wysokiej wydajności łączników zaprojektowanych przez naszą firmę są w stanie działać na częstotliwościach do 20 GHz.
Specyfikacja złączy SMA Rf:
| Interfejs zgodnie z | IEC 60169-15 |
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały do 18 GHz |
| Utrata wstawienia | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Odporność na izolację | ≥ 5000MΩ |
| Odporność centrum kontaktowego | ≤3mΩ |
| Odporność na kontakt zewnętrzny | ≤ 2mΩ |
| Cykl rozmnażania | ≥ 500 |
| Zakres temperatury | -65-+165°C |

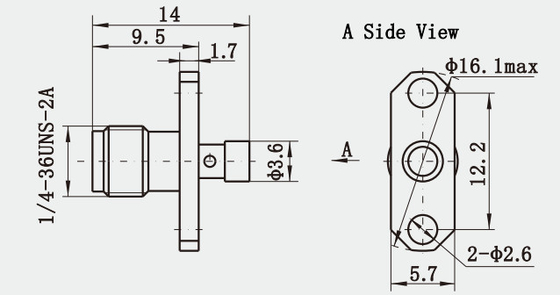

Rysunekłącznik RF z miedzi SMA do kabli CXN3506/MF108A:
Charakterystyka materiału i mechaniczna:
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Miedziano Złote |
| Kobieta | Sn-P Brąz złoto pokryty | |
| Elastyczny kontakt | Berylliowe brązowe Płyty niklowe | |
| Pozostałe części metalowe | Pozostałe włókna | |
| Pasywacja nierdzewna | ||
| Włókna | Pozostałe włókna | |
| Moment przycisku złącza | 00,79-1,13 N.m. | |
| Trwałość | 500 cykli | |
| Pierścień uszczelniający | Kauczuk silikonowy | |
| Izolatory | PTFE | |
Kluczowe cechy:
1. Małe rozmiary: jak sama nazwa wskazuje, "SubMiniature" oznacza, że złącze SMA jest mniejsze niż wiele innych typów złączy koaksjalnych,co sprawia, że nadaje się do zastosowań, w których przestrzeń jest wysoka.
2. Pojemność wysokiej częstotliwości: złącze SMA jest zaprojektowane do obsługi wysokich częstotliwości, zazwyczaj do 18 GHz, chociaż niektóre wersje mogą sięgać 26,5 GHz,co czyni go odpowiednim do zastosowań mikrofalowych.
3Szeroka przepustowość: wraz z możliwościami wysokiej częstotliwości, konektory SMA mogą przesyłać sygnały w szerokim zakresie częstotliwości bez znaczącej degradacji wydajności.
Zastosowanie:
1Szeroki zakres zastosowań: ze względu na rozmiar, przepustowość i niezawodność, złącze SMA jest stosowane w szerokim zakresie zastosowań, w tym w telekomunikacji, sprzęcie testowym, systemach wojskowych,i instrumentów naukowych.
2Standaryzowany interfejs: zgodnie ze standardem MIL-C-39012,Złącza SMA posiadają spójne interfejsy zapewniające kompatybilność z innymi komponentami i urządzeniami spełniającymi tę samą specyfikację.
3. Wariacje i adaptacje: Dostępne są kilka wariantów złącza SMA, w tym różne opcje zakończenia (takie jak SMA-J), adaptery prostokątne i modele niskiego profilu,zapewniając elastyczność dla różnych potrzeb projektowych.
Katalog produktów:
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
Produkty pokrewne:
1) Hermetycznie uszczelnione łączniki SMA RF
| Model nr. | Uwaga: |
| SMA ((M) -KFD | Wyroby z włókien |
2) Kobieta Bulkheaf Prawy kąt Solder Mount SMA Connector
| Model nr. | L | Uwaga: |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
- Nie.UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
