Wysoka niezawodność SSMA ((mini SMA) Kobiety pod kątem prostym łączniki przegrody
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | SSMA RF Connector | Impedancja: | 50Ω |
|---|---|---|---|
| Trwałość: | 500 cykli | Materiał: | Stop miedzi |
| Zastosowanie: | RF | Rezystancja izolacji: | ≥5000MΩ |
| Środek izolujący: | PTFE | Płeć: | Kobieta |
| Podkreślić: | MF108A Kabel wtyczka RF,SSMA Wtyczka RF ze stali nierdzewnej |
||
Wysoka niezawodność SSMA ((mini SMA) Kobiety Prostowinkłowe łączniki przegród
Złącza koaksjalne RF serii SSMA to miniaturyzowane wersje złączy SMA, charakteryzujące się kompaktowymi rozmiarami, szeroką szerokością pasma częstotliwości i wysoką niezawodnością.Są one szeroko stosowane w różnych sektorach, takich jak lotnictwo., lotnictwa kosmicznego i komunikacji mikrofalowej.
Charakterystyka:
1. Miniaturowany rozmiar: złącza SSMA są mniejsze niż ich odpowiedniki SMA, co sprawia, że nadają się do zastosowań, w których przestrzeń jest bardzo ograniczona.
2Szeroka szerokość pasma częstotliwości: złącza SSMA są zaprojektowane do działania w szerokim zakresie częstotliwości, zazwyczaj obsługujących częstotliwości do 18 GHz lub nawet wyższe.
3Wysoka niezawodność: złącza te są zaprojektowane tak, aby utrzymywać stabilne połączenia w wymagających środowiskach, w tym w wysokich temperaturach i wibracjach.
4Niska strata odbicia: Konstrukcja złączy SSMA pomaga zminimalizować odbicia sygnału, zmniejszając straty i zapewniając lepszą wydajność.
Specyfikacja łączników RF SSMA:
Uwaga:Częstotliwość stosowania modelu opiera się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektroniczna i charakterystyka materiału | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC ≈ 30 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 750 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Przewodnik centralny | Mężczyzna | Złote stopy miedziane |
| Kobieta | Beryllium Złote brązowe | |
| Pozostałe części metalowe | Złote stopy miedziane | |
| Włókna | Zestaw miedziano-niklowany | |
| Izolacja | PTFE | |
| Pierścień pieczęci | Kauczuk krzemowy | |
| Trwałość | 500 cykli | |
Zastosowanie:
1Komunikacja bezprzewodowa: w połączeniach mikrofalowych, komunikacji punkt-do-punktu i systemach anten stacji bazowych komórkowych, konektory SSMA są używane do łączenia komponentów RF (frekwencji radiowej).
2. Lotnictwo i lotnictwo:Złącza SSMA są stosowane w różnych systemach komunikacji i nawigacji w przemyśle lotniczym ze względu na ich wysoką niezawodność i zdolność do wytrzymania ekstremalnych warunków.
3. Sprzęt testowy: W urządzeniach do badań i pomiarów RF, łączniki SSMA mogą być używane do podłączenia instrumentów testowych do sprzętu poddawanego badaniu (EUT) lub innych komponentów RF.
Katalog produktów:
| Adapter RF |
| łącznik SMA RF |
| Połączenie radiowe SSMP |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |

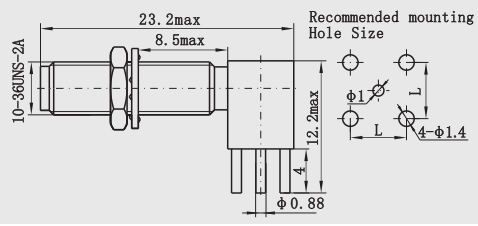

Rysunek zarysu: Jednostka: mm
Produkt powiązany
1.Mini SMA Microstrip Prostowęgłowy złącze do płyt PCB
| Model nr. | Uwaga: |
| SSMA-KWHD41 |
2.SSMA Kobieta łącznik mikrofoni RF do PCB
| Model nr. | Uwaga: |
| SSMA-KHD4 |
UWAGA:
Mamy ponad 10 000 rodzajówŁączniki SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
