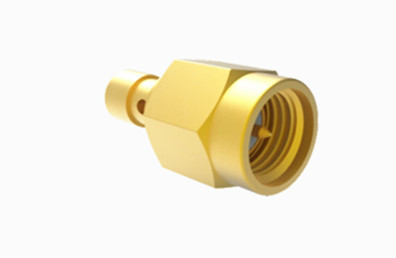

SMA Mężczyzna Płytki miedziane Złote łącznik RF do kabla SFF-50-1.5-1/RG316
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Pozycja: | łącznik SMA RF | Włócznienie: | Pozłacany |
|---|---|---|---|
| Płeć łącznika: | Mężczyzna | Impedancja: | 50Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Życie: | 500 cykli |
| Ciało: | Mosiądz | Rodzaj: | SMA |
| Podkreślić: | Mężczyzna SMA RF Connector,łącznik SMA z mosiądzu,Złote łączniki SMA RF |
||

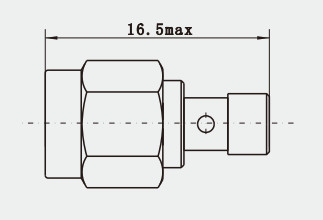

Złącze SMA Męskie Mosiężne Pozłacane Złotem RF do SFF-50-1.5-1 /RG316 Kabel
Złącze koncentryczne RF SMA to kompaktowe, wysokoczęstotliwościowe złącze koncentryczne zaprojektowane zgodnie z normą MIL-C-39012. Charakteryzuje się kilkoma zaletami, w tym niewielkim rozmiarem, szerokim zakresem częstotliwości, wyjątkowymi właściwościami mechanicznymi i elektrycznymi oraz wysoką niezawodnością. Ten typ złącza jest najczęściej wykorzystywany w aplikacjach koncentrycznych o częstotliwości radiowej. Znajduje szerokie zastosowanie w różnych dziedzinach, takich jak komunikacja mikrofalowa i aparatura pomiarowa mikrofal. Złącza o doskonałych parametrach z naszej firmy w tej serii są zaprojektowane do obsługi częstotliwości do 20 GHz.
Specyfikacja:
Uwaga: Konkretne dane modelu oparte są na danych w arkuszu specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50 Ohm | |
| Zakres częstotliwości | DC~18GHz | |
| Napięcie znamionowe | 335 VRMS (Maksymalne na poziomie morza) | |
| Wytrzymałość napięciowa dielektryka | 1000 VRMS (Maksymalne na poziomie morza) | |
| Rezystancja izolacji | ≥5000MOhm | |
| Rezystancja styku | Przewodnik zewnętrzny | ≤2 mΩ |
| Przewodnik środkowy | ≤3 mΩ | |
Charakterystyka:
1. Standaryzacja i kompatybilność: Złącza SMA są zgodne ze standardowymi rozmiarami i specyfikacjami elektrycznymi, co zapewnia kompatybilność z szeroką gamą komponentów i urządzeń RF.
2. Odporność na warunki środowiskowe: Niektóre wersje złączy SMA są zaprojektowane tak, aby wytrzymywać trudne warunki środowiskowe, będąc wodoodpornymi, pyłoszczelnymi lub odpornymi na korozję.
3. Szeroki zakres zastosowań: Ze względu na swoje cechy użytkowe, złącza SMA są szeroko stosowane w komunikacji bezprzewodowej, sektorach testów i pomiarów.
Zastosowanie:
Złącze SMA jest powszechnie stosowanym złączem koncentrycznym w przemyśle RF i mikrofalowym, znanym ze swojej kompaktowej konstrukcji, szerokiego zakresu częstotliwości, doskonałych parametrów mechanicznych i elektrycznych oraz wysokiej niezawodności. Te cechy sprawiają, że złącza SMA mają zastosowanie w dziedzinach takich jak komunikacja mikrofalowa, sprzęt pomiarowy i testowy, komunikacja satelitarna i eksperymenty naukowe.
Inne produkty:
1.Złącze koncentryczne RF SMA kątowe żeńskie z kołnierzem
| Nr modelu | L | L1 | D | Uwaga |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | Obudowa SS |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50Ohm Żeńskie gniazdo z kołnierzem Złącze RF SMA
| Nr modelu | L | L1 | L2 | D | D1 | D2 | Uwaga |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Katalog produktów:
| Adapter RF |
| Adapter falowodowy do koncentrycznego |
| Uszczelnienia hermetyczne szkło-metal |
| Złącze serii J30J |
| Obrotowe złącza mikrofalowe |
| Zestawy kabli RF |
| Złącze RF SMA/SSMA |
| Złącze RF SMP/SSMP |
| Złącza fal milimetrowych (2,4 mm, 2,92 mm) |
UWAGA:
Mamy ponad 10 000 typów złączy SMA, jeśli używane złącze nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
