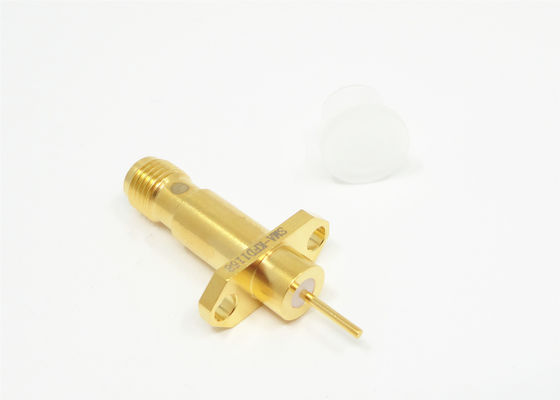

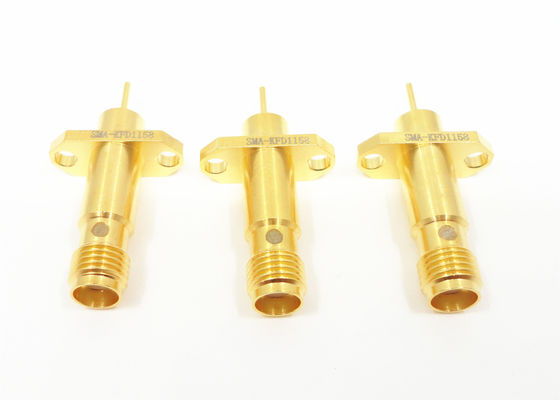

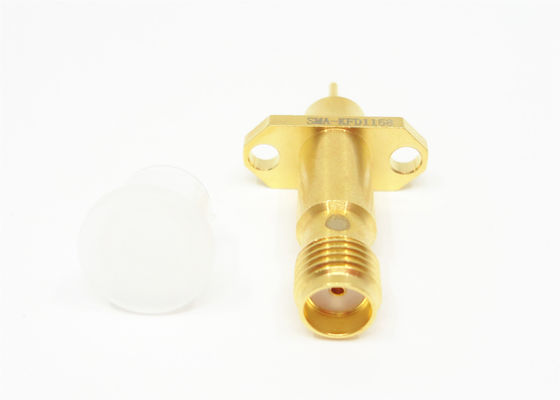

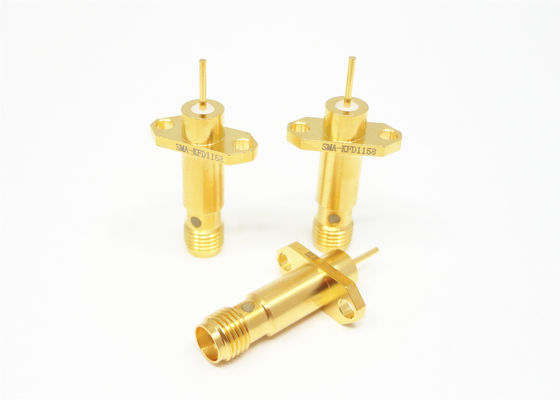

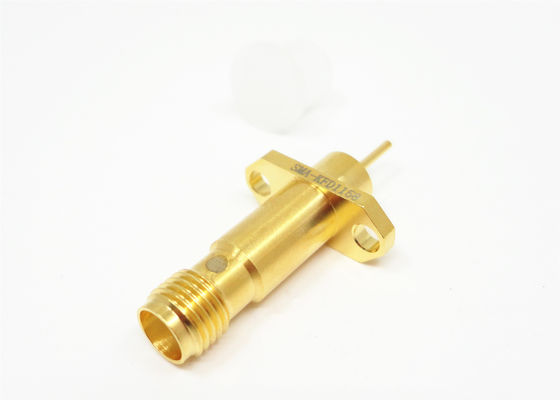

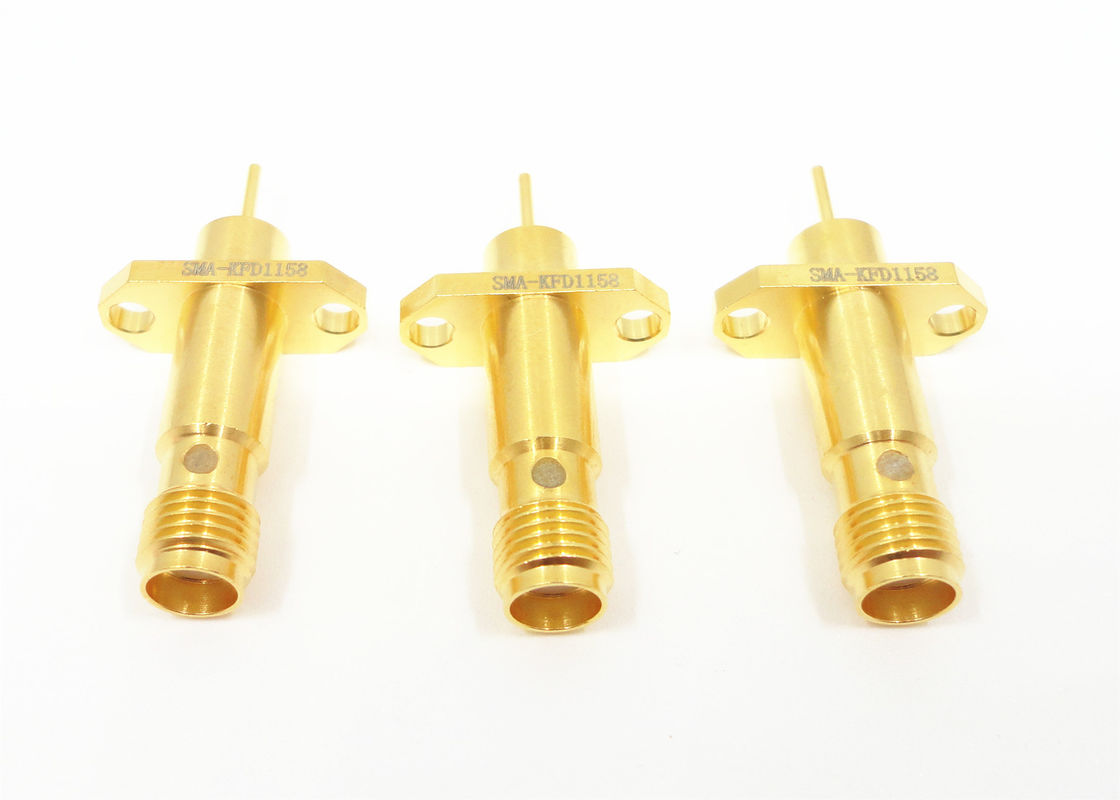

SMA Kobieta 2 otwory Flance Mount z długim łącznikiem Microstrip Pin
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Pozbawiony złota | Impedancja: | 50 Ω |
|---|---|---|---|
| Częstotliwość: | Prąd stały ~ 18 GHz | Życie: | 500 cykli |
| Ciało: | Mosiądz | Napięcie znamionowe: | 335VRMS |
| DWV: | 1000 Vrms | izolatory: | PTFE |
| Podkreślić: | Złącze SMA RF z 2 otworami,złącze SMA RF do montażu kołnierzowego,złącze Microstrip Pin do montażu kołnierzowego |
||
Niestandardowy rozmiar SMA żeński z kołnierzem z 2 otworami i długim złączem pinowym mikropaskowym
Poniższe specyfikacje są ogólnymi specyfikacjami dla wszystkich złączy SMA. Szczegółowe specyfikacje dotyczące VSWR, strat wtrąceniowych i wycieku RF dla każdego złącza są dostępne w naszej fabryce na życzenie.
Złącza SMA to małe, wysokiej częstotliwości złącza koncentryczne RF opracowane zgodnie z MIL-C-39012. Ma zalety małego rozmiaru, szerokiego pasma częstotliwości, doskonałych parametrów mechanicznych i elektrycznych, wysokiej niezawodności itp. Jest to najczęściej używane złącze koncentryczne RF. Szeroko stosowane w komunikacji mikrofalowej i sprzęcie pomiarowym mikrofalowym oraz innych dziedzinach. Ta seria wysokowydajnych złączy opracowanych przez naszą firmę może osiągnąć częstotliwość do 20 GHz.
Kluczowe cechy:
- Wytrzymałe konstrukcje do trudnych warunków
- Mechanizm sprzęgający z gwintem zapewnia niezawodność w wytrzymałych konstrukcjach
- Idealne do zastosowań wysokiej częstotliwości
- Rysunek poglądowy:
Specyfikacja złączy SMA RF:
| Charakterystyki elektroniczne i materiałowe | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~18GHz | |
| Napięcie znamionowe | 335VRMS (maksymalny poziom morza) | |
| Wytrzymałość dielektryczna | 1000VRMS (maksymalny poziom morza) | |
| VSWR | ≤1.3 | |
| Rezystancja izolacji | ≥5000MΩ | |
| Przewodnik centralny | Męski | Mosiądz pozłacany |
| Żeński | Brąz berylowy pozłacany | |
| Obudowa i inne części metalowe | Mosiądz pozłacany | |
| Stal nierdzewna pasywowana | ||
| Osłona kabla | Mosiądz niklowany | |
| Izolator | PTFE | |
| Pierścień uszczelniający | Guma silikonowa | |
| Moment dokręcania | 0.79 -1.13 N.m | |
Zastosowanie:
- Lotnictwo cywilne i wojskowe
- Systemy mikrofalowe Telekomunikacja
- Sprzęt wojskowy, kosmos
- Rozwiązania 5G
- Systemy pomiarowe
- Systemy anten telefonii komórkowej WiFi
Katalog produktów:
1. Złącza RF, adaptery (DC do 110 GHz)
2. Zespoły kabli RF i falowodów
3. Adaptery falowód-koncentryczny
4. Zintegrowane złącza (RF i DC)
5. Mikro złącze prostokątne (J30J, Micro D-sub)
6. Uszczelnienia hermetyczne szkło-metal, głowice, przeloty (RF i DC)
7. Obrotowe złącza mikrofalowe
8. Obciążenia RF, zakończenia (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. Produkty ODM
Powiązany produkt
1.
| Numer modelu | L | L1 | L2 | L3 | L4 | L5 | D | Uwaga |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Złącze RF SMA żeńskie do PCB |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Numer modelu | L | D | D1 | Opis |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Złącze RF SMA żeńskie do PCB |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Numer modelu | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Opis |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
Złącze RF SMA żeńskie do PCB |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
UWAGA:
Mamy ponad 10 000 typów złączy SMA, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
