ROHS żeńskie mosiężne złącze Mini SMA SSMA RF DC 18GHz
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Przedmiot: | Złącze SMA RF | Platerowanie: | Pozłacany |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50 Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Dożywotni: | 500 cykli |
| Ciało: | Mosiądz | Aplikacja: | Audio/Wideo/Mikrofalówka |
| Podkreślić: | Złącze ROHS SSMA RF,żeńskie złącze RF SSMA z mosiądzu,złącze RF SSMA 18 GHz |
||
Złącze żeńskie ROHS Mini SMA SSMA RF DC 18GHz
Złącza koncentryczne RF serii SSMA to zminiaturyzowane produkty złączy SMA, które charakteryzują się niewielkimi rozmiarami, szerokim pasmem częstotliwości i wysoką niezawodnością.Jest szeroko stosowany w lotnictwie, lotnictwie, komunikacji mikrofalowej i innych dziedzinach
Kluczowe cechy:
- Oszczędzająca miejsce alternatywa dla standardowego SMA
- Gwintowany mechanizm sprzęgający zapewnia niezawodność w przypadku wytrzymałych konstrukcji
- Idealny do zastosowań o wysokiej częstotliwości

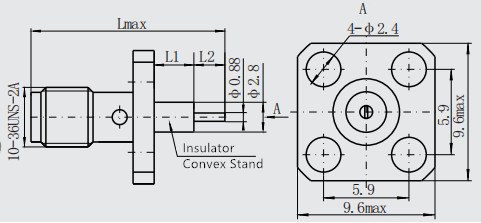

Rysunek konspektu:
| Numer modelu | Ł | L1 | L2 | Opis |
| SSMA-KFD11 | 14.4 | 2.5 | 2,2 maks | Żeńskie złącze rf kołnierzowe SSMA z 4 otworami |
| SSMA-KFD101 | 22.6 | 9.5 | 3,4 maks | |
| SSMA-KFD114 | 14,9 | 3 | 2,2 maks |
Specyfikacja złączy SSMA Rf:
| Charakterystyki elektroniczne i materiałowe | ||
| Impedancja | 50 Ω | |
| Zakres częstotliwości | Prąd stały ~ 30 GHz | |
| Napięcie znamionowe | 250 VRMS (maksymalny poziom morza) | |
| Dielektryki Odporność na napięcie | 750 VRMS (maksymalny poziom morza) | |
| VSWR | ≤1,3 | |
| Rezystancja izolacji | ≥5000MΩ | |
| Konduktor centralny | Mężczyzna | Mosiądz pozłacany |
| Kobieta | Miedź berylowa pozłacana | |
| Skorupa i inne części metalowe | Mosiądz pozłacany | |
| Stal nierdzewna pasywowana | ||
| Osłona kabla | Mosiądz niklowany | |
| Izolator | PTFE | |
| Pierścień uszczelniający | Guma silikonowa | |
| Moment obrotowy łączenia | 0,79 -1,13 Nm | |
Aplikacja:
- Systemy mikrofalowe Telekomunikacja
- Rozwiązania 5G
- Systemy pomiarowe
- Systemy anten WiFi telefonii komórkowej
NOTATKA:
Mamy ponad 10 000 rodzajówZłącze SMA, jeśli złącze, którego używasz, nie zostanie znalezione, skontaktuj się z nami, podając swoje dane.
