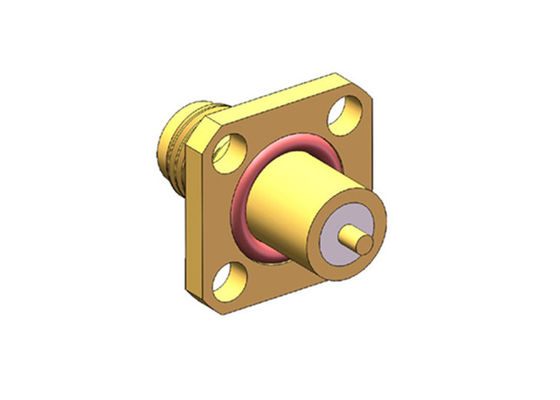

łącznik RF kobiecego typu SMA hermetycznie uszczelniony z mikropłytką dla anten motoryzacyjnych
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | złącze radiowe | Platerowanie: | Pozłacany |
|---|---|---|---|
| Impedancja: | 50 Ω | świadectwo: | CE Rohs |
| Dielektryk: | PTFE | Rodzaj: | złącze radiowe |
| Styl: | proste | Materiał: | Mosiądz |
| Podkreślić: | Hermetycznie uszczelnione żeńskie złącze RF,żeńskie złącze RF SMA,hermetycznie uszczelniona żeńska przegroda sma |
||
łącznik RF kobiecego typu SMA hermetycznie uszczelniony z mikropłytką dla anten motoryzacyjnych
SMA to rodzaj połączeń koaksjalnych RF, który jest szeroko stosowany, z małym połączeniem nici. Charakterystyczna impedancja wynosi 50 Ohm. Charakterystyka połączeń jest w szerokim zakresie częstotliwości,doskonałe wynikiWykorzystuje się je w połączeniu z kablem RF lub linią mikrofonią w obwodzie RF systemu WLAN, sterowanego programu, sprzętu mikrofalowego i systemu łączności cyfrowej.Częstotliwość może wynosić do 18 GHz przy użyciu kabli półstęgłego lub półprężnego.
Specyfikacjazłącznik RF kobiecego typu SMA hermetycznie uszczelniony z mikropłytką dla anten motoryzacyjnych(mm)
| Interfejs zgodnie z | IEC 60169-15 |
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały do 18 GHz |
| Utrata wstawienia | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Odporność na izolację | ≥ 5000MΩ |
| Odporność centrum kontaktowego | ≤3mΩ |
| Odporność na kontakt zewnętrzny | ≤ 2mΩ |
| Cykl rozmnażania | ≥ 500 |
| Zakres temperatury | -65-+165°C |
|
Izolacja dielektryczna |
PTFE |
Szczegółowy rysunekłącznik RF kobiecego typu SMA hermetycznie uszczelniony z mikropłytką dla anten motoryzacyjnych(mm)
| Numer modelu | L | L1 | L2 | D | D1 | D2 | Opis |
| SMA ((M) -KFD14 | 6 | 1.8 | 15 (((+0).15;-0,05) | 0.6 | 6 | 2.6 | Hermetycznie uszczelniony SMA kobiecy 2-dziurkowy łącznik RF |
| SMA ((M) -KFD15 | 8 | 3 | 17.5(+0.10;-0,05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5(+0.15;-0,05) | 1.3 | 6 | 2.6 | SMA kobiecy 2-odrukowy złączy RF |
Istnieją również inne złącza SMA RF ((mm):
1.
| Numer modelu | L | L1 | Opis |
| SMA-KFD553 | 1.5 | 4 | SMA Kobieta 4-dołkowy mocowanie flanszy rf konektor |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| Numer modelu | L | L1 | D | D1 | D2 | Opis |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA kobiecy 4-odrukowy złączy RF |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Wodoszczelny SMA kobiecy, 4-dziurkowy zestaw rf |
3.
| Numer modelu | L | L1 | D | D1 | Opis |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 płaskie
|
6 | SMA kobiecy 4-odrukowy złączy RF |
| SMA-KFD126 | 4 | 2.5 |
0.65 płaskie
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 płaskie
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 płaskie
|
6 |
Zastosowaniezłącznik RF kobiecego typu SMA hermetycznie uszczelniony z mikropłytką dla anten motoryzacyjnych(mm)
- Bezprzewodowy.
- Anteny.
- szerokopasmowy
- Instrumenty
- Anteny z fazowanym układem
- Połączenie międzybordowe
UWAGA:
Mamy ponad 10 000 rodzajówłącznik/adapter SMA RF,Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z nami.To jest....
