Miedziane Złote SMA Kobiety RF Flance Mount Micro-strip Connectors
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | łącznik SMA RF | Włócznienie: | Pozłacany |
|---|---|---|---|
| Impedancja: | 50Ω | Trwałość: | 500 cykli |
| Zastosowanie: | RF, Satcom /antena/Audio | Materiał: | Mosiądz |
| świadectwo: | ISO-9001-2015 | Rodzaj: | SMA |
| Podkreślić: | IEC 60169-15 SMA męski na SMA żeński adapter,RF SMA męski na SMA żeński adapter,IEC 60169-15 rf męski na żeński adapter |
||
Miedziany złoto pokryty SMA Kobieta łącznik RF z Microstrip & Flange Mount
Połączacze SMA RF o wysokiej wydajności:
SMA RF jest kompaktowym, wysokiej częstotliwości łącznikiem koaksjalnym zaprojektowanym zgodnie z MIL-C-39012.wyższe osiągi mechaniczne i elektryczneJest to najczęściej stosowany łącznik koaksjalny RF. Jego powszechne zastosowanie można znaleźć w komunikacji mikrofalowej, sprzęcie pomiarowym mikrofalowym, urządzeniach do pomiaru fal mikrofalowych i urządzeniach do pomiaru fal mikrofalowych.i inne powiązane dziedzinyLinia łączników o wysokiej wydajności opracowana przez naszą firmę może obsługiwać częstotliwości do 20 GHz.
Nasze zalety
- 20 lat doświadczenia w zakresie komponentów RF i mikrofalowych
- Kwalifikowany dostawca części z Chin
- Bogate doświadczenie w współpracy z krajowymi projektami wysokiej technologii
- Wysokiej wydajności i komercyjnych elementów do wyboru
- Ścisła jakość (Raport QA),ISO9001, ROHS,CE,UL
- Powierzchnia fabryki 35 000 m2 z prawie 1000 doświadczonymi pracownikami
- 500+ krajowych patentów z 15 liniami produkcyjnymi
- Roczna wartość produkcji powyżej 300 mln USD
- Produkty z serii 50+ z 100 000 rodzajów
- Krótka dostawa i konkurencyjna cena
- Zamówienia na zamówienie są mile widziane
Stosowana norma:
Wymagania w zakresie bezpieczeństwa
IEC 60169-15

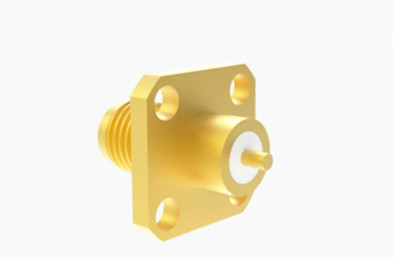

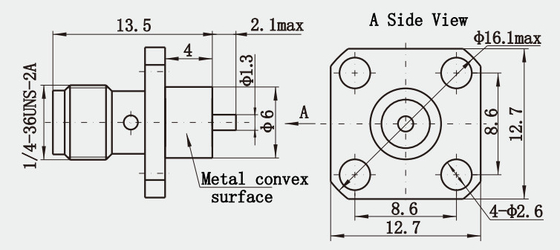

Wyświetlacz produktu:
Charakterystyka elektryczna:
Uwaga:Częstotliwość W przypadku gdy wzorzec jest oparty na danych zawartych w karcie specyfikacji produktu.
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 335VRMS* | |
| Włókna elektryczne Wzór napięcia | 1000VRMS* | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Centralny konduktor | ≤ 3,0 mΩ |
| Zewnętrzny przewodnik | ≤ 2,0 mΩ | |
| VSWR | ≤ 1.3 | |
Charakterystyka materiału i mechaniczna:
| Centralny konduktor | Mężczyzna | Zestaw miedziany złotem | ||||
| Kobieta | Beryllium Brązowe Złote | |||||
| Elastyczny kontakt | Berylliowe brązowe Płyty niklowe | |||||
| Pozostałe części metalowe | Złote stopień miedzi | |||||
| Pasywacja nierdzewna | ||||||
| Włókna | Zestaw miedzianikowy, niklowany | |||||
| Trwałość | 500 cykli | |||||
| Pierścień uszczelniający | Kauczuk silikonowy | |||||
| Izolatory | PTFE | |||||
Zastosowanie:
1Komunikacja mikrofalowa: w systemach komunikacji bezprzewodowej, w tym stacjach bazowych, systemach anten i innym powiązanym sprzęcie,Łączniki SMA są używane do łączenia różnych komponentów w ścieżce sygnału.
2Sprzęt pomiarowy i testowy: Precyzyjne urządzenia do badań mikrofalowych i analizatory sieciowe często wykorzystują złącza SMA jako interfejs wejścia i wyjścia sygnału w celu zapewnienia dokładnych pomiarów.
3Komunikacja satelitarna: w systemach satelitarnych uplinków i downlinków, konektory SMA są używane do łączenia urządzeń nadających i odbierających stacje naziemne.
4. Eksperymenty naukowe: W badaniach naukowych, zwłaszcza eksperymentach z sygnałami RF, łączniki SMA są powszechnie stosowane do tworzenia połączeń między eksperymentalnymi urządzeniami i instrumentami.
Produkty pokrewne:
SMA Hermetycznie uszczelnione łączniki Mikrostrip KFD
| Model nr. | Uwaga: |
| SSMA-KFD | Z wyłączeniem: |
UWAGA:
Mamy ponad 10 000 rodzajówŁączniki SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
