Złote połączenia szklane z pieczęcią metalową z pojedynczym pinem 50 Ohm RF Feedthroughs JM2516N
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Uszczelki szkło-metal | Włócznienie: | Pozłacany |
|---|---|---|---|
| Impedancja: | 50 omów | Inne nazwy: | RF/50 Ohm Feedthrus |
| szpilka: | Samotny | Materiał: | Kowar 4j29 |
| Szkło: | 7052 7070 | Hermetyczność: | <1,01325 X 10E-08 std.cc/s |
| Podkreślić: | hermetycznie zamknięte złącza elektryczne,złącze mini rf |
||
50 Ohm RF Feedthroughs Szkło do metalu uszczelniacze do opakowań elektronicznych
Hermetyczne uszczelnienia ze szkła na metali RF/DC /Główki wielo-pin/ZłączeJest również nazywanyIzolacja ze szkłaWykorzystywane są głównie do przesyłania sygnałów mikrofalowych, sygnałów mocy i sygnałów sterowania między modułami a modułami, modułami i komponentami o wymaganiach uszczelniania gazowego.Są jednym z najważniejszych elementów w elementach uszczelniających..
Szkło o niskiej stałości dielektrycznej i niskiej utracie dielektrycznej jest stosowane jako materiał izolacyjny i nośny.Stopy KovarPrzewodnik środkowy ma różne style końcowe, takie jak łączenie złotego drutu, lutowanie i łączenie itp.Szklane izolatory są małe., lekkie, hermetyczne, niezawodne i w ostatnich latach powszechnie stosowane w przemyśle elektronicznym.
Specyfikacja:Katalog - Hermetyczne uszczelki szkło-metal.pdf
| Nazwa produktu | Hermetyczne uszczelki ze szkła do metalu |
| Model nr. | JM2516N |
| Impedancja | 50 Ohm RF |
| Rodzaj | 1 szpil |
| Rzędy | 1 wiersz |
| Kolor | Złote |
| Materiał obudowy i szpilki | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub biały
|
| Zakres częstotliwości | DC ~ 50 GHz |
| VSWR | ≤ 1.2 |
| Wytrzymaj napięcie | ≥ 300V |
|
Hermecyta Wskaźnik przecieku |
< 1,01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/sek @ 1 atm |
| Odporność na izolację | ≥ 2000MΩ |
| Temperatura pracy | -65°C~+260°C |

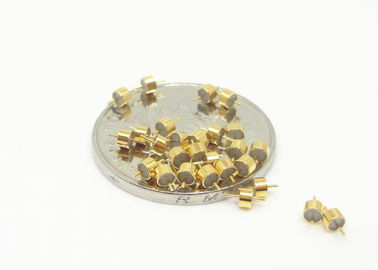

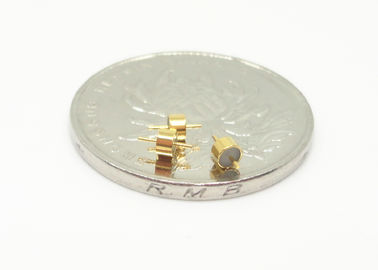

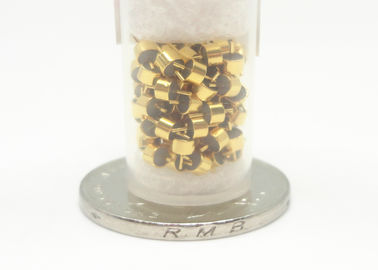

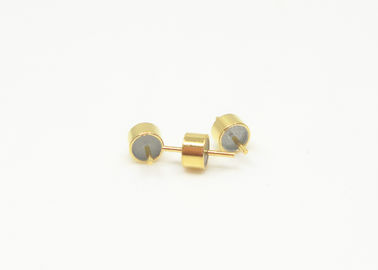

Obraz produktu JM2516N:
Szczegółowe zdjęcie
Jednostka ((mm)
Produkt:
| Model | A | B | C | d | D | Uwaga: | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=wytwarzanie / lutowanie UWAGA: Powyższy rozmiar pokazany w tabeli jest tylko niewielką częścią tegoRF Jednoszytki Hermetyczne uszczelki ze szkła do metaluJeśli potrzebujesz dokumentacji, podobnych, zgodnych lub zamiennych produktów, skontaktuj się z nami. |
|||||||||||||
Zalety:
- Wojskowa klasa z 1,27um złotem
- Surowy.kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
- Wysoki.produkty i usługi opłacalne
- Duże zapasy dla standardowych rozmiarów
- Szybka dostawa produktów na zamówienie
Charakterystyka:
- Niewielki rozmiar.
- Hermetyczna.
- lekki
- Stabilna jakość i wysoka niezawodność
- Przewodnik wewnętrzny: Złoty drut do wiązania, lutowania i metody sprzężenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakiecie elektronicznym, przeciwdziałania elektroniczne, satelity, pociski, radar i inne w wojskowej, avioniki, lotnictwie i motoryzacji.produkty fal milimetrowych.
