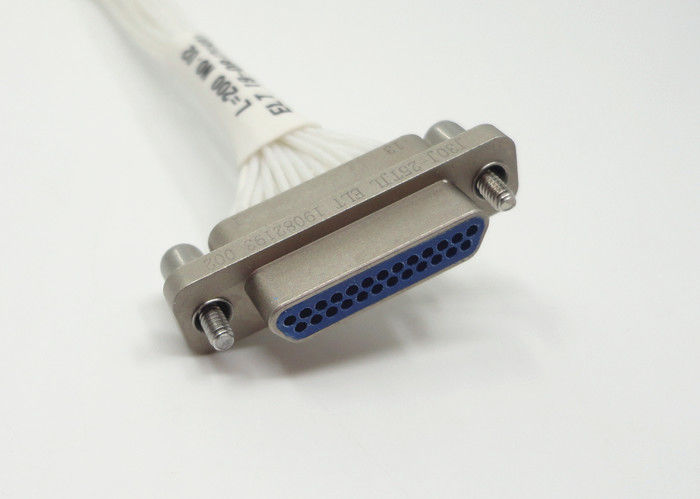

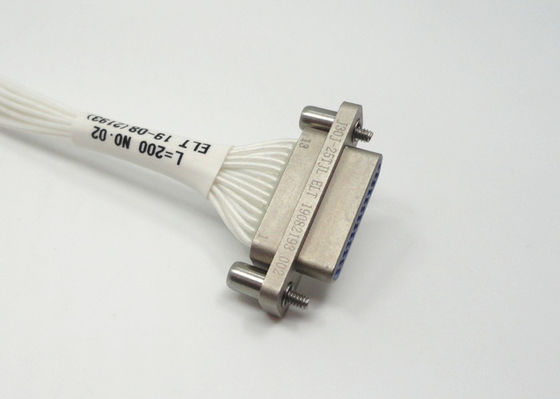

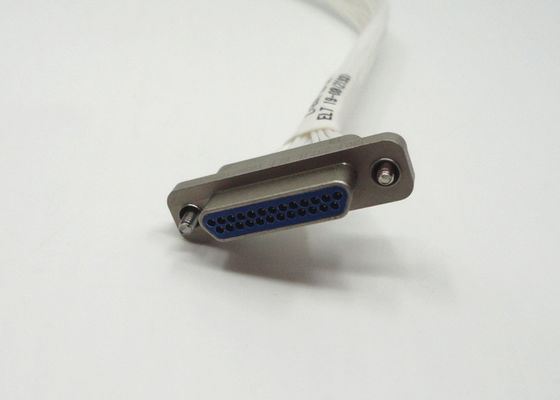

25 szpilów łącznik serii J30J miniaturyzowany prostokątny

Cechy:

- Rozstaw styków 0,635 mm, 1,27 mm, 1,91 mm
- Opcje 1, 2, 3, 4-rzędowe,

- Styk skręcany, wysoka gęstość styków

- 9-100 styków
- Kwalifikacja MIL-DTL-83513
- Wybór modeli prostych i kątowych
- Oszczędność miejsca i wagi.
- Doskonała odporność na wstrząsy i wibracje.
- Niska rezystancja styków, wysoka obciążalność prądowa, wysoka wytrzymałość dielektryczna.
- Niestandardowe złącza i zespoły kablowe.

- Styl zakończenia to styk zaciskany, a siatka to (rzędy × kolumny) 1,27×2,54.

Typy:
- Seria J30J
- Seria J30JM (hermetyczna)
- Seria J30 (plastikowa)
- Seria J50J
- Seria J55A
- Seria J55AM (hermetyczna)
- Seria J56J

Zastosowania:
- Systemy nawigacyjne
- Centra badawcze
- Zastosowania medyczne
- Płytka do kabla

- Awionika, radary
- Systemy rakietowe i naprowadzania
- Wyposażenie pokładowe
- Systemy telekomunikacyjne
- Montaż powierzchniowy (SMT) Płytka do kabla

Ten produkt z tej serii jest odpowiednikiem amerykańskich produktów serii MDM, itp., obudowa jest ze stopu aluminium, rozstaw styków wynosi 1,27 mm, dotyczy przekroju rdzenia przewodu 0,1-0,15 mm kwadratowych. Wydajność tego produktu jest zgodna z GJB2446A (ogólna specyfikacja dla miniaturowych spolaryzowanych prostokątnych złączy elektrycznych), jest odpowiednikiem MIL-DTL-83513, jest podzielony na zwykłe (obudowa) i ulepszone (obudowa). Z małą przestrzenią montażową, lekką wagą, niezawodnym połączeniem, doskonałym ekranowaniem elektromagnetycznym, dobrą odpornością na wstrząsy itp. Jest szeroko stosowany w małych przestrzeniach wymaganych w sprzęcie elektronicznym i aparatach.

Układy styków

(Widok czołowy wkładu pinowego)

UWAGA:

Zwykłe złącza obejmują 6 podrodzin: złącza ze stykami zaciskanymi, złącza ze stykami lutowanymi, stykami rzędowymi
dla PCB N, styk rzędowy dla PCB N-J, styk kątowy dla PCB W, styk kątowy dla PCB W-J.

Specyfikacja:
