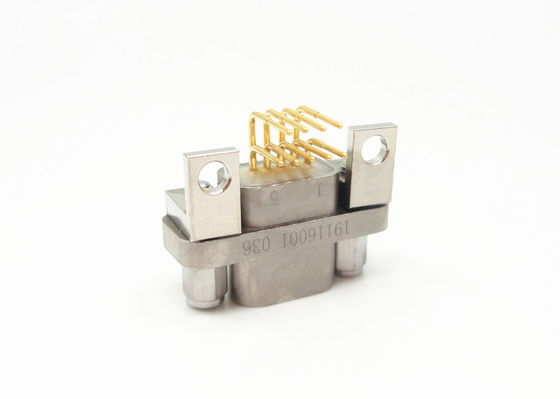

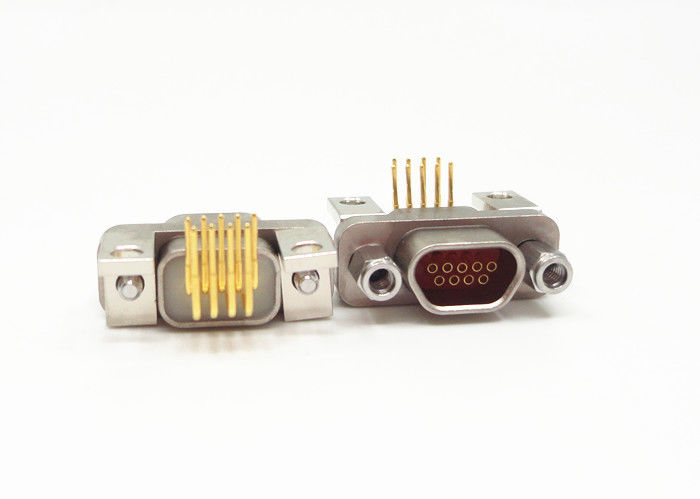

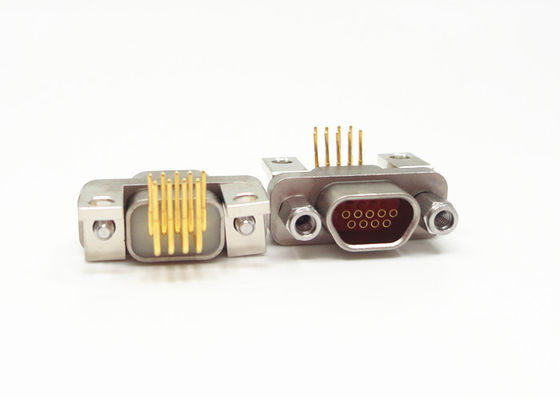

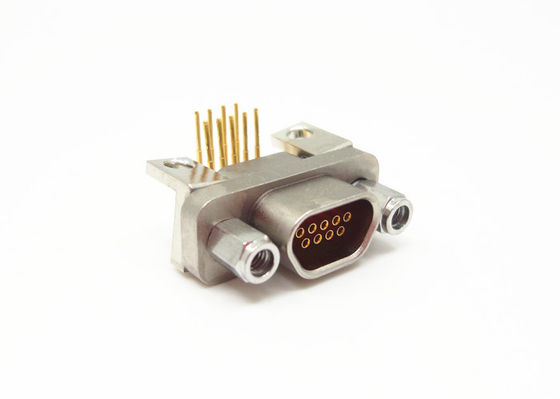

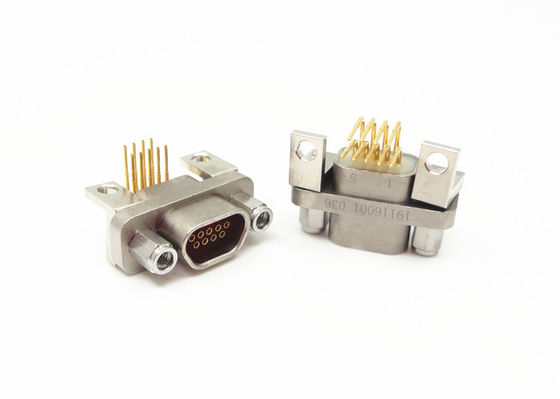

Złącze ze stopu aluminium serii J30J kątowe 9-pinowe

Zastosowanie:

- Avionics, radary.
- Pociski i systemy sterowania
- Sprzęt pokładowy
- Systemy telekomunikacyjne
- Systemy nawigacyjne
- Centrum badawcze
- zastosowania medyczne
- Do kabli.
- Nawierzchnia montażu (SMT)

Charakterystyka:

- 0,635 mm,1.27mm,10,91 mm odległości kontaktowej
- 1, 2, 3, 4 opcje surowe,

- Wykręt, wysoka gęstość kontaktu

- 9-100 kontaktów
- Kwalifikacja MIL-DTL-83513
- Wybór modeli prostych, pod kątem prostym
- Oszczędność miejsca i wagi.
- Doskonała odporność na wstrząsy i wibracje.
- Niska odporność kontaktowa, wysoka zdolność prądu, wysoka wytrzymałość dielektryczna.
- Złącza i kable na zamówienie.

- Styl zakończenia jest kontaktem krympowym, a rozkład jest (row × line) 1,27 × 2.54.

Rodzaj:

- Seria J30J
- seria J30JM (hermetyczna)
- seria J30 ((Plast)
- Seria J50J
- Seria J55A
- J55AM (hermetyczna) seria
- Seria J56J

Ten produkt serii jest równoważny z amerykańskimi produktami serii MDM itp., powłoka jest stopem aluminiowym, przestrzeń kontaktowa wynosi 1,27 mm, zastosować do powierzchni sekcji rdzenia drutu wynosi 0,1-0,15 mm kwadrat.Wydajność tego produktu jest zgodna z normą GJB2446A ((ogólna specyfikacja mikro-miniaturowych polaryzowanych prostokątnych złączy elektrycznych), jest on równoważny MIL-DTL-83513, jest podzielony na powszechny ((skórka) i ulepszona ((skórka).dobra odporność na trzęsienia ziemi, itp. Jest szeroko stosowany w małych urządzeniach elektronicznych wymagających niewielkiej przestrzeni.

Artykuły kontaktowe

(Wyświetlenie twarzy z wkładką szpilki)

UWAGA:

Wspólne złącza obejmują 6 podrodzin: złącza do kontaktu z krągami, złącza do kontaktu z lutowaniem, kontakt w linii
dla PCB N, kontakt w linii dla PCB N-J, kontakt pod kątem prostym dla PCB W, kontakt pod kątem prostym dla PCB W-J.

Specyfikacja:
