Złącza kabli koncentrycznych RF Mocowanie lutowane 50 Ohm żeńskie złącze SMA Jack
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne SMA RF | Włócznienie: | Złote/niklowane |
|---|---|---|---|
| Płeć: | Kobieta | Impedancja: | 50Ω |
| Częstotliwość: | Prąd stały ~ 18 GHz | Trwałość: | 500 cykli |
| Zastosowanie: | RF | Materiał: | Mosiądz |
| Podkreślić: | Złącze grodzi SMA,złącze sma Coax |
||
Połączacze kabli koaksjalnych RF Przymocowanie lutowe 50 Ohm Kobieta SMA Jack Connector
Seria SMA to rodzaj mini, wysokiej częstotliwości RF łącznika koaksjalnego, jest opracowany i produkowany zgodnie z MIL-C-39012.wyższe właściwości elektryczneSMA jest najczęściej stosowanym łącznikiem RF w różnych dziedzinach komunikacji mikrofalowej i urządzenia pomiarowego mikrofalowego.Wysokiej wydajności łącznik opracowany przez naszą firmę może osiągnąć 20GHz.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | Połączenie z kablem solf DC ~ 12,4 GHz | ||
| Połączenie za pomocą kablu półtwardego DC~18GHz | |||
| Napęd nominalny | 335VRMS* | ||
| Włókna elektryczne Wzór napięcia | 1000VRMS* | ||
| Odporność na izolację | ≥ 5000MΩ | ||
| Odporność środkowa | Centralny konduktor | ≤ 3,0 mΩ | |
| Zewnętrzny przewodnik | ≤ 2,0 mΩ | ||
| VSWR | ≤ 1.3 | ||
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna | Miedziano Złote | |
| Kobieta | Sn-P Brąz złoto pokryty | ||
| Elastyczny kontakt | Berylliowe brązowe Płyty niklowe | ||
| Pozostałe części metalowe | Pozostałe włókna | ||
| Pasywacja nierdzewna | |||
| Włókna | Pozostałe włókna | ||
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Moment przycisku złącza | 00,79-1,13 N.m. | ||
Zalety:
√ bogaty wybór złączy (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), ponad 500
doświadczonych pracowników z ponad 10 liniami produkcyjnymi
√ Specjalizuje się w produkcji złączy RF od ponad 20 lat
√ mają długie i bogate doświadczenie w współpracy z krajowymi komponentami projektu
√ Z własną fabryką o powierzchni 35 000 m2
√ Zastąpić Lemo, Molex,YEONHO,Tyco,AMP,KET,JWT,JMT,Cvilux,GTK itp. z krótką dostawą
√ Konkurencyjna cena
√ Ścisła kontrola jakości (Raport z zakresu jakości), ISO9001, ROHS, CE
√ Średni miesięczny obrót wynosi 10 mln
√ Zamówienia na zamówienie (ODM) mile widziane
√ Jesteśmy zaangażowani w dostarczanie klientom wysokiej jakości produktów
Zastosowanie:
*Służba szerokopasmowa
*Instrumenty
*Anteny z fazowanym układem
*Telekomunikacje
*Wspólne połączenia między jednostkami

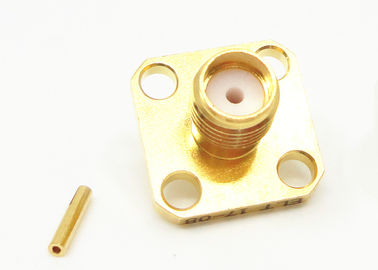

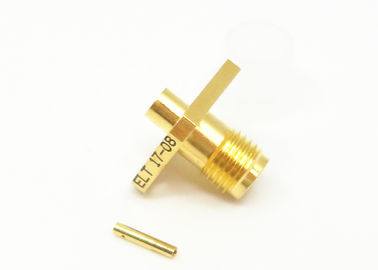

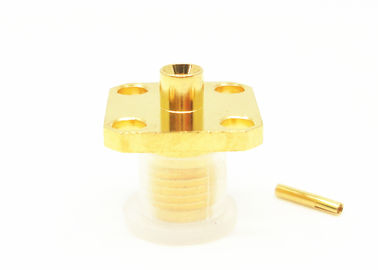

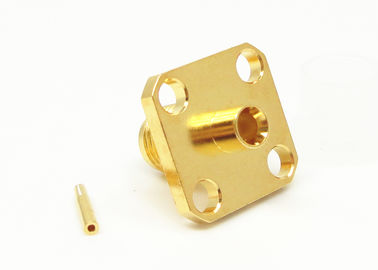

Więcej zdjęć:
Katalog produktów:
| Adapter RF |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze RF MCX/MMCX |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
| Zestawy kabli RF |
| Przewodnik fal do adaptera koaksjalnego |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
UWAGA:
Mamy ponad 10 000 rodzajówłącznik SMA, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o podanie danych.
