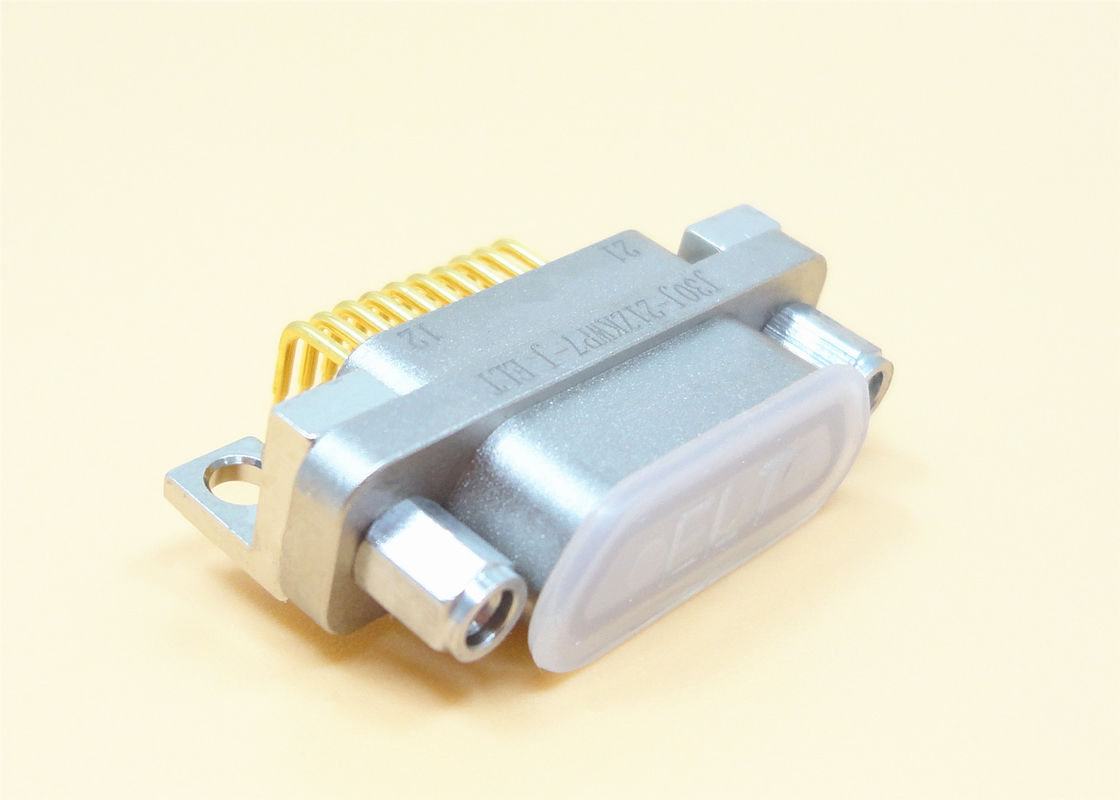

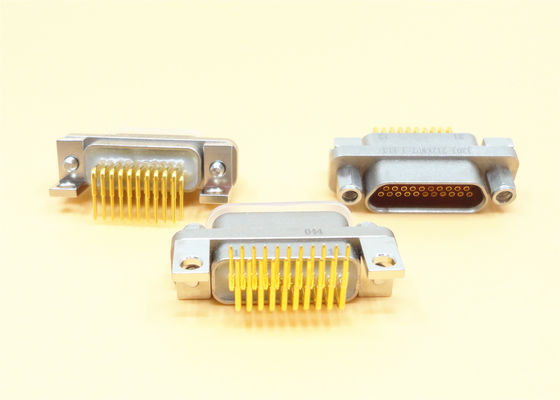

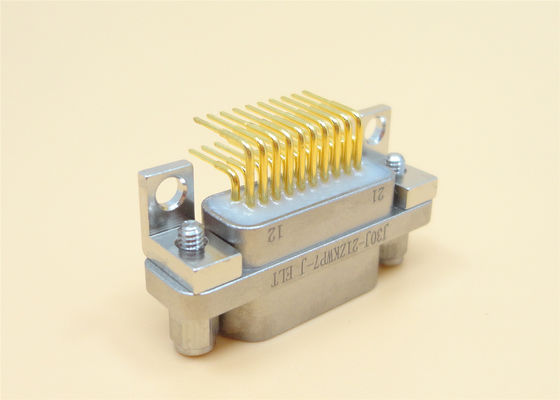

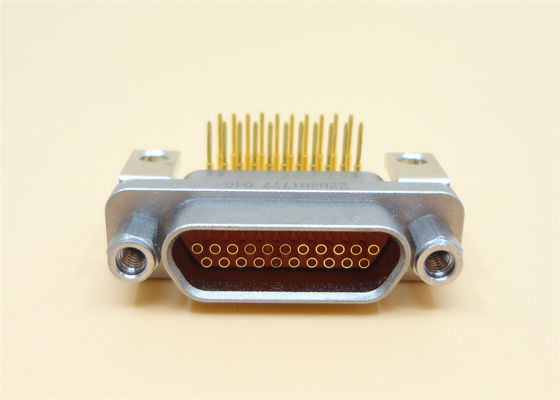

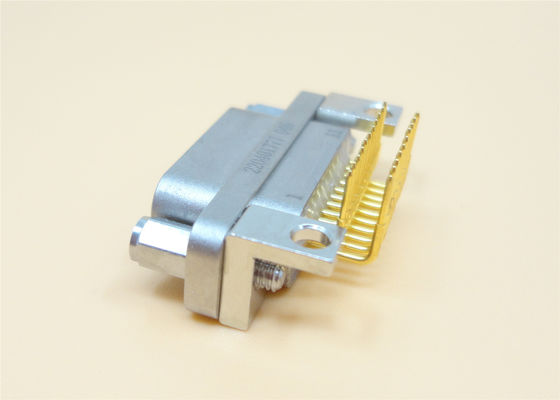

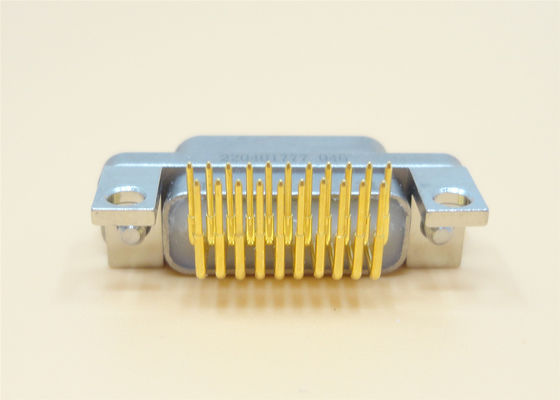

Złącze z prawego kąta serii J30J Micro-D / D-Subminature 21 pinów
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Out Shell: | Stop aluminium | Kołek kontaktowy: | 21 |
|---|---|---|---|
| Tworzywo: | Metal | Rozstaw styków: | 1,27 mm |
| Powierzchnia sekcji: | 0,1-0,15 mm² | Standard: | MIL-DTL-83513 |
| Typ kontaktu: | Pin mikro skrętny, złocony | Nazwa produktu: | J30J, Mirco-D, D-sub, MDM |
| Typ: | Prosty kąt | certyfikacja: | ROHS ISO-9001-2015 |
| Podkreślić: | Złącze serii Micro-D J30J,21-stykowe złącze MDM,D Subminaturowe złącze MDM |
||
Złącze MDM z prawego kąta Micro-D prostokątne J30J 21 pin dla płyt PCB
Produkt Micro-d prostokątny j30j jest równoważny amerykańskim produktom z serii MDM.Ten złącze j30j jest odpowiedni do powierzchni przekroju poprzecznego rdzenia drutu 0Wydajność tego produktu jest zgodna z normą gjb2446a (ogólna specyfikacja prostokątnego złącza elektrycznego z mikropolaryzowaną obudową), która jest równoważna mil-dtl-83513,i jest podzielony na zwykłe (mieszkania) i ulepszone (mieszkania)Ma charakterystykę małej powierzchni instalacyjnej, lekkiej wagi, niezawodnego połączenia, dobrej osłony elektromagnetycznej i odporności sejsmicznej.i jest powszechnie stosowany w sprzęcie elektronicznym i instrumentach o niewielkich wymaganiach przestrzennych.
Wspólne złącza obejmują 6 podseryj: złącza kontaktowego do kręcenia, złącza kontaktowego do spawania, złącza PCB n-in-line, złącza PCB n-j in-line,PCB w łączniku pod kątem prostym i łączniku pod kątem prostym PCB W-J.
| Artykuły kontaktowe (Widok twarzy wstawki) |
Specyfikacja:
| Obecny rating | 3A |
| Poziom napięcia | 300 V |
| Odporność na izolację | ≥ 5000 MΩ |
| Trwałość | 500 cykli |
| Włókno dielektryczne | 800 |
| Temperatura środowiska | -55°C ~ + 125°C |
| Względna wilgotność | do 95% w temperaturze +40°C |
| Wibracje | 10 Hz ~ 2000 Hz 196 m/s2 |
| Akceleracja całkowita RMS | 23.1G |
| Wpływ | 735 m/S2 |
| Wymiar zewnętrznyRysunek |
| Model nr. | A | B |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
Charakterystyka:
*Standard: ekwiwalent mil-dtl-83513
*9, 15, 21, 25, 31, 37 produkty z serii jądrowej
*Sposób zakończenia PCB jest kontaktem pod kątem prostym, a siatka jest 1,27 × 2,54 (row × Line)
* Igła zwrotowa
*Zastosowana powierzchnia przekroju kablowego wynosi 0,1~0,15 mm2
*Przeciśnienie kablu wynosi 0,07 mm2
* 1, 2, 3, 4-opcje surowe
*Połączenie o wysokiej gęstości
* Dostępne są modele pod kątem prostym i prostym
*Niska odporność na kontakt, duża przepustowość prądu i wysoka wytrzymałość dielektryczna.
*Zespoły złączy i kabli zaprojektowane na zamówienie.
*Wybór modelu pod kątem prostym i prostym
*Oszczędność miejsca i wagi.
Rodzaj:
- Seria J30J
- seria J30JM (hermetyczna)
- seria J30 ((Plast)
- Seria J50J
- Seria J55A
- J55AM (hermetyczna) seria
- Seria J56J
- Seria J30J
- seria J30JM (hermetyczna)
- seria J30 ((Plast)
- Seria J50J
- Seria J55A
- J55AM (hermetyczna) seria
- Seria J56J
Zastosowanie:
- Avionics, radary.
- Pociski i systemy sterowania
- Sprzęt pokładowy
- Systemy telekomunikacyjne
- Avionics, radary.
- Pociski i systemy sterowania
- Sprzęt pokładowy
- Systemy telekomunikacyjne
- Centrum badawcze
-Wojsko
- GPS.
- UAV
- C.Komunikacja
-Komunikacja satelitarna
- Systemy nawigacyjne- Centrum badawcze
- zastosowania medyczne
- Nawierzchnia montażu (SMT)
