Szczegóły Produktu:
Zapłata:
|
| Złącze: | SMP | Nazwa produktu: | SMP Male Limited Detent Connector |
|---|---|---|---|
| Płeć: | Mężczyzna | Zakres częstotliwości: | Prąd stały ~ 40 GHz |
| Impedancja: | 50 Ω | Materiał powłoki: | Kowar 4j29 |
| Szkło: | 7052 7070 | Powłoka: | Pozłacany |
| High Light: | Wtyczka z łącznikiem RF na PCB,Połączenie ograniczonego tłumienia męskiego typu RA,Wtyczka z złącza RF serii SMP |
||

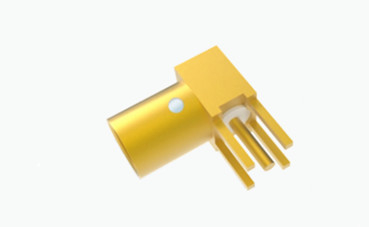

SMP Series Male RA PCB Mount Limited Detent RF Connector Plug
SMP to kompaktowy, przenośny koaksjalny adapter z łącznikiem RF, znany ze swoich małych wymiarów, lekkiej konstrukcji, niezwykłej wydajności sejsmicznej i szerokiej przepustowości.Został zaprojektowany do pracy w zakresie częstotliwości do 30 GHzWtyczka oferuje trzy warianty interfejsu: pełne rozluźnienie, ograniczone rozluźnienie i gładkie otwarcie,w tym wyposażone w urządzenie hamulcoweTe zróżnicowane opcje interfejsów są zoptymalizowane w celu dostosowania się do niezbędnego ruchu osiowego lub radialnego wymaganego w zastosowaniach ślepego sparowania przy użyciu łączników szerokości.Idealny do instalacji wymagających wysokiej niezawodności i usprawnionej konstrukcji modułowej, adapter SMP doskonale sprawdza się w wymagających warunkach.
Specyfikacja
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | Prąd stały ~ 40 GHz | |
| Napęd nominalny | 170VRMS* | |
| Odporność na izolację | ≥ 2000MΩ | |
| Włókna elektryczne Wzór napięcia | 500VRMS* | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤4mΩ |
| Przewodnik centralny | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Sn-P Brązowy, pozłacany |
| Kobieta | Złote brązowe beryliowe | |
| Elastyczny kontakt | Brąz beryliowy | Złote |
| Pozostałe części metalowe | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Izolatory | Sintering szkła/PTFE/PEI | |
| Poziom wycieku produktu hermetycznego | 1.01325×10-3Pa·cm3/s | |
Szczegółowy rysunek
Wnioski
1Elektronika użytkowa: łączniki PCB SMP są powszechnie stosowane w produkcji elektroniki użytkowej, takiej jak komputery, smartfony, tablety,do łączenia elementów elektronicznych na płytce głównej.
2Sprzęt telekomunikacyjny: w urządzeniach telekomunikacyjnych, takich jak routery, przełączniki i stacje bazowe, łączniki SMP ułatwiają połączenie różnych komponentów elektronicznych,zapewnienie prawidłowego działania sprzętu.
3. Elektronika motoryzacyjna: złącza SMP są stosowane w elektronicznych systemach motoryzacyjnych, w tym w nawigacji samochodowej, systemach audio i systemach rozmieszczania poduszek powietrznych,aby zapewnić niezawodne połączenia między częściami elektronicznymi.
Cechy i korzyści
| Złote |
| Subminiatura |
| Prąd stały do 40 GHz |
| Kompaktowy rozmiar |
| Połączenie naciskowe lub przyciskowe |
| Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory |
| PCB i złącze do montażu kabli |
| Wybór mężczyzny i kobiety, prosty i prawy kąt |
| Wersje montażu kablowego dla materiałów elastycznych i półtwardych |
| Typ standardowy i hermetyczny, montaż flanszowy i montaż z węzłem |
