Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Złącze koncentryczne SMA RF | Platerowanie: | Niklowane |
|---|---|---|---|
| Impedancja: | 50 Ω | świadectwo: | CE Rohs |
| Dielektryk: | PTFE | Ciało: | proste |

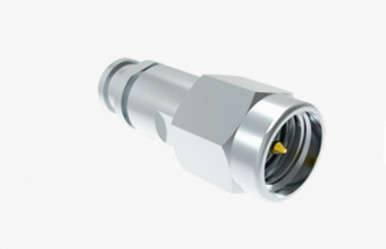

Wyroby z stali nierdzewnej SMA Male RF Connector dla kabla CXN3507/MF363A
Typ SMA to szeroko stosowany łącznik koaksjalny RF charakteryzujący się małym połączeniem z nitką.wyższe osiągiPołączacze te są stosowane do łączenia kabli RF lub linii mikroburstów w obwodach RF bezprzewodowych sieci lokalnych (WLAN), programów sterowania, urządzeń mikrofalowych,Zakres częstotliwości może się rozszerzyć do 18 GHz przy użyciu kabli półstęstych lub półprężnych.
Charakterystyka:
1Ultra-miniaturowa konstrukcja: Jako ultra-miniaturowy złącze kablowe, SMA ma korzystne rozmiary, dzięki czemu nadaje się do zastosowań, w których przestrzeń jest ograniczona.
2Aplikacje wysokiej częstotliwości: złącza SMA są powszechnie stosowane w systemach elektronicznych działających na częstotliwościach do 18 GHz lub nawet wyższych, dzięki czemu są one popularne w połączeniach RF o wysokiej częstotliwości.
3.Różnorodne rodzaje łączników: łączniki SMA są dostępne w wersjach męskich i żeńskich, a także w konfiguracjach prostokątnych i prostokątnych,wraz z opcjami montażu paneli w celu spełnienia różnych wymagań połączeń.
4Interfejs sześciokątny: zewnętrzny interfejs sprzężenia złącza SMA jest nawinięty i o kształcie sześciokątnym, co pozwala na stosowanie klucza do zaciskania w celu zapewnienia bezpiecznego połączenia.
Specyfikacja:
| Interfejs | IEC 60169-15 |
| Impedancja | 50Ω |
| Zakres częstotliwości | Prąd stały do 18 GHz |
| Utrata wstawienia | ≤ 0,30 dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Odporność na izolację | ≥ 5000MΩ |
| Odporność centrum kontaktowego | ≤3mΩ |
| Odporność na kontakt zewnętrzny | ≤ 2mΩ |
| Cykl rozmnażania | ≥ 500 |
| Zakres temperatury | -65-+165°C |
| Elektryczne | PTFE |

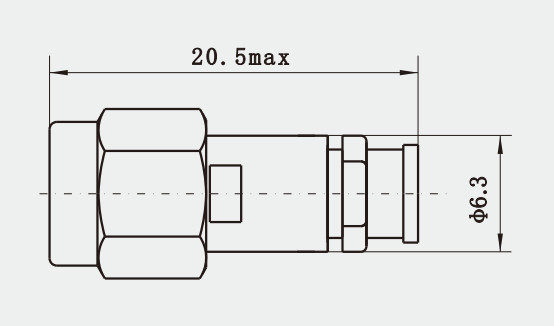

Szczegółowy rysunek
Zastosowanie:
Złącza SMA są szeroko stosowane w zakresie częstotliwości radiowych i mikrofalowych ze względu na ich kompaktową konstrukcję, wsparcie sygnału o wysokiej częstotliwości, różnorodność typów i dobrą przystosowalność do środowiska.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
UWAGA:
Mamy ponad 10 000 rodzajówAdapter.Jeśli używany przez Ciebie złączy nie jest znaleziony, prosimy o kontakt z nami.To jest....
